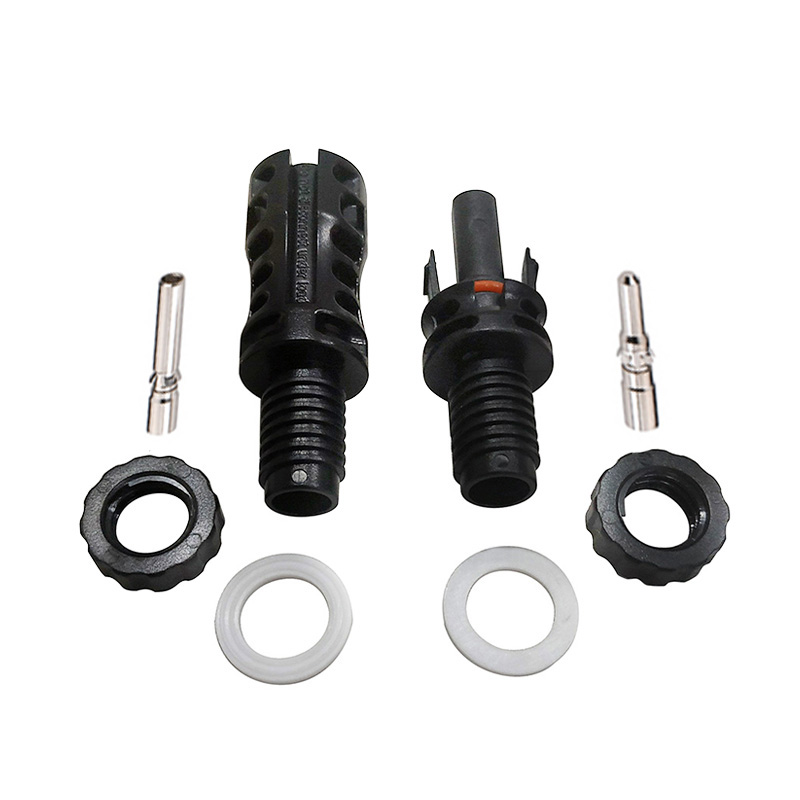

产品外观与工艺实拍

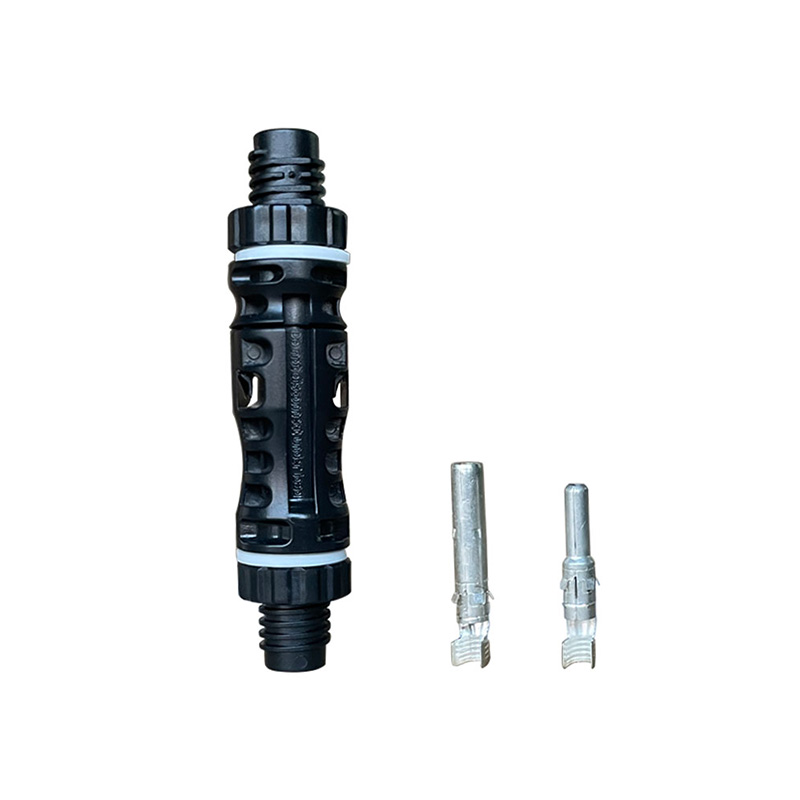

15MCY201-15FFL 视图 1

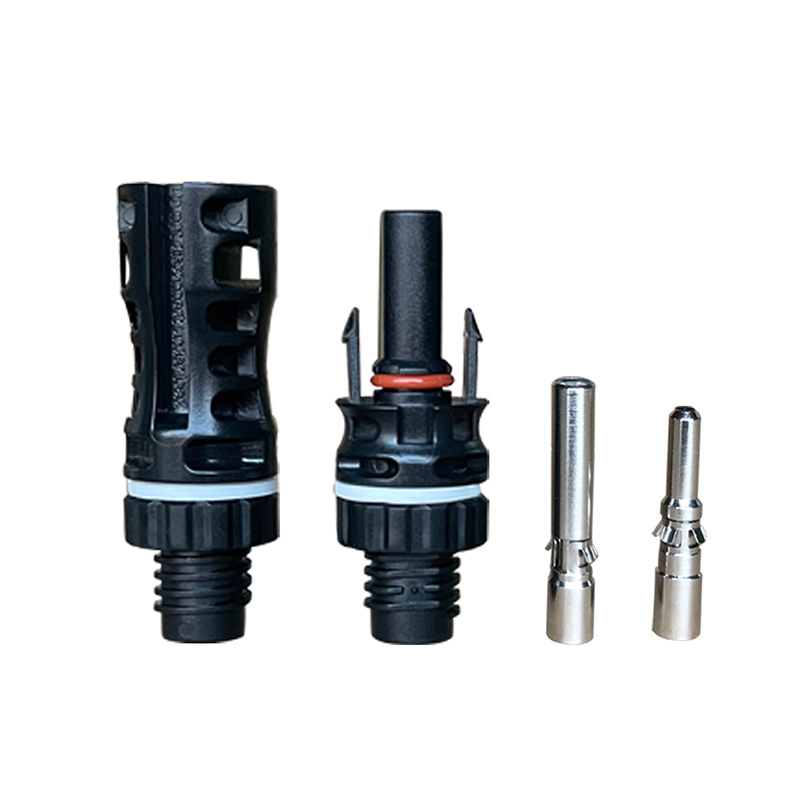

15MCY201-15FFL 视图 2
核心电气与机械指标
- 额定电压系统:1500V DC (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流:5A/10A/15A/20A/25A/30A/32A 可选
- 防水防尘等级:IP68 (经 IP68 1米水浸严苛试验)
- 工作环境温度:-20℃ ~ +85℃
分组技术规格表 (详细参数)
| 指标项目 | 规格详情 |
|---|---|
| 导体 | 紫铜镀锡 |
| 安全等级 | DcⅡ |
| 接触电阻 | ≤1mΩ |
| 绝缘材质 | PPO |
| 自锁系统 | 嵌入式 |
| 连接方式 | 接插式 |
| 连接系统 | 多点连接 |
| 防火等级 | UL94 V-0 |
| 连接器系统 | Ф4mm |
| 额定分断力 | 20KA |
权威资质与合规认证
本批次产品已有据可查的关联认证:ISO 9001 质量管理体系认证(挪亚)。
产品技术详情与设计优势
光伏延长线带保险丝是专为太阳能光伏发电系统设计的安全连接解决方案。本产品集高效电能传输与电路保护于一体,通过内置快速熔断保险丝,在系统发生过流或短路时自动切断电路,有效保护光伏组件、逆变器及后续电气设备,大幅提升光伏阵列的安装便捷性与运行安全性。
典型应用场景
本产品可应用于以下光伏与直流电气下游场景(不代表美桦生产相关下游设备):
- 组串支路过流保护
- 汇流箱熔断保护
- 逆变器直流侧输入保护
