智造实力 · 东莞智造基地 · 6阶精工质造流程
从模具开发、注塑成型到镀银冲压全自研自主制造，坚守工业级零失效率。
制造流程工序（6 道）
- 工序 01 · 原材料高分子改性与烘干配料：选用原厂 PPO 阻燃颗粒，真空干燥水分控制在 0.02% 以下，保障注塑件机械强度。 工序图片（水分控制 ≤ 0.05% / 水口料 零 添加）
- 工序 02 · 高精度模具与全电伺服注塑成型：配备全电动伺服注塑机台，模具加工公差控制在 ±0.01mm 以内，精工生产。 工序图片（模具加工公差 ±0.01mm / ±0.01mm 精度）
- 工序 03 · 太阳能连接器端子-紫铜高速连续冲压 & 3-5μm 镀锡/镀银：99.99%高纯度紫铜进模连续冲压，表面镍底+电镀 3-5μm 致密银层，冲压端子接触电阻按所选端子规格（30A ≤0.35mΩ / 50A ≤0.25mΩ）。 工序图片（高精密冲压+CCD全检 / ±0.01mm 精度）
- 工序 04 · 全自动组装 红外+ 视觉外观在线全检：全自动流水线配备红外检测与视觉检测，对密封圈装配、螺母装配完整度进行在线检测，不良品自动隔离。 工序图片（全自动 组装+检测 / 红外+视觉检测）
- 工序 05 · 盐雾、拉拔力、耐压、电阻、温升、导通等多项检验：产品经过多重实验室检验，检验合格后方可出厂。 工序图片（多项重点检测项目 / 检验合格后出厂）
- 工序 06 · 一物一码追溯与专业防震包装：激光打标追溯二维码，记录生产机台与原材料批号，支持 25 年全生命周期质量溯源。 工序图片（检验合格后放行 / ±0.01mm 精度）
欢迎全球客户预约东莞工厂实地验厂 / 远程视频验厂
广东省东莞市长安镇 · ISO9001 / ISO14001 质量与环境管理体系运行

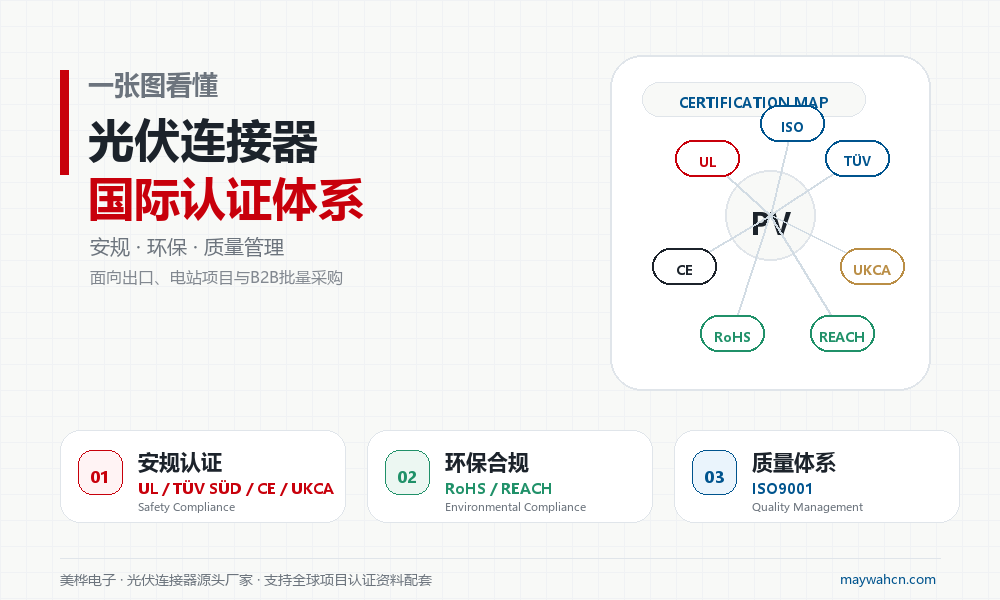

权威资质与品质背书
产品全项通过以下认证与质量体系要求，具备 ISO 9001:2015 质量管理体系认证：
- 美国 UL 6703 光伏连接装置安全认证（Underwriters Laboratories (UL)）
- 加拿大 UL（CSA C22.2 No.182.5）光伏连接装置安全认证（Underwriters Laboratories (UL)）
- TÜV 南德 IEC 62852 光伏连接器认证（TÜV SÜD Product Service GmbH）
- TÜV 南德 EN 50618 光伏直流线缆认证（H1Z2Z2-K）（TÜV SÜD Product Service GmbH）
- ISO 9001 质量管理体系认证（挪亚）（NOA Certification (挪亚检测认证)）
- 光伏连接器 CE-LVD 低电压指令认证（一）（Shenzhen Tian Hai Test Technology Co., Ltd.）
- 光伏MC4连接器工具包（PV Tool Kits）欧盟机械指令 CE 认证（Shenzhen Tian Hai Test Technology Co., Ltd.）
- UKCA 证书（Shenzhen Tian Hai Test Technology Co.,Ltd.）

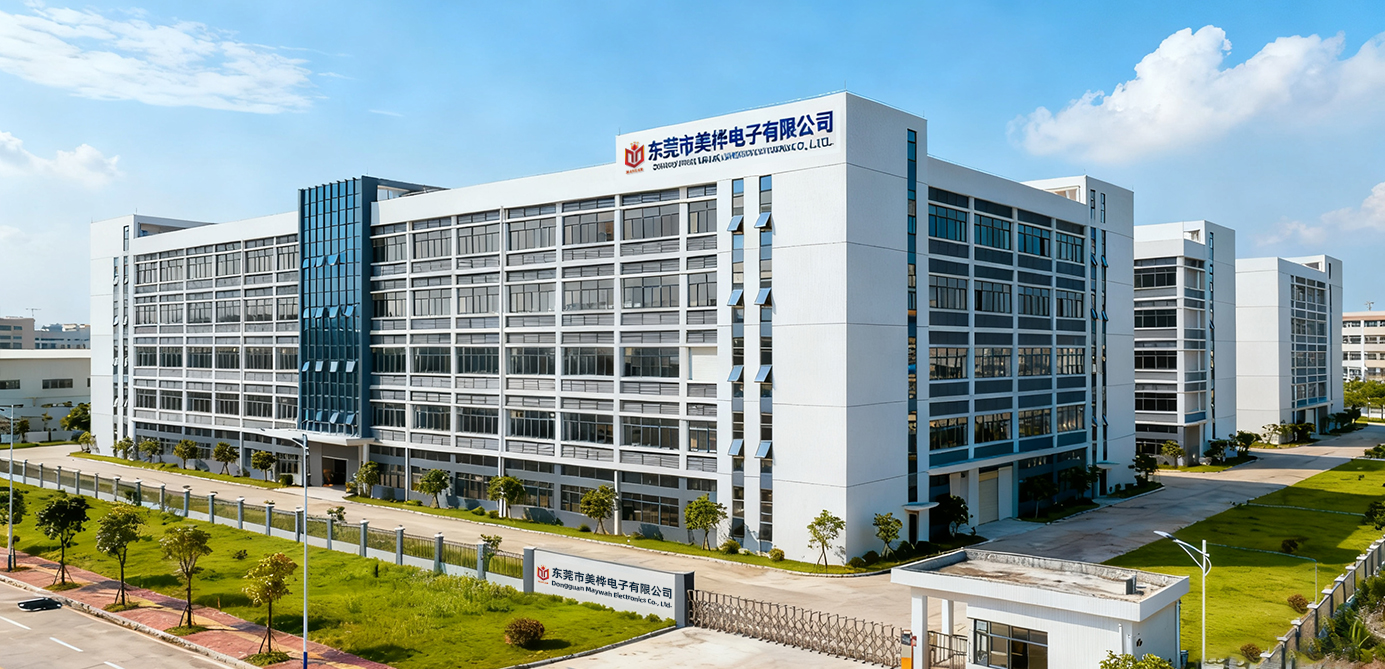

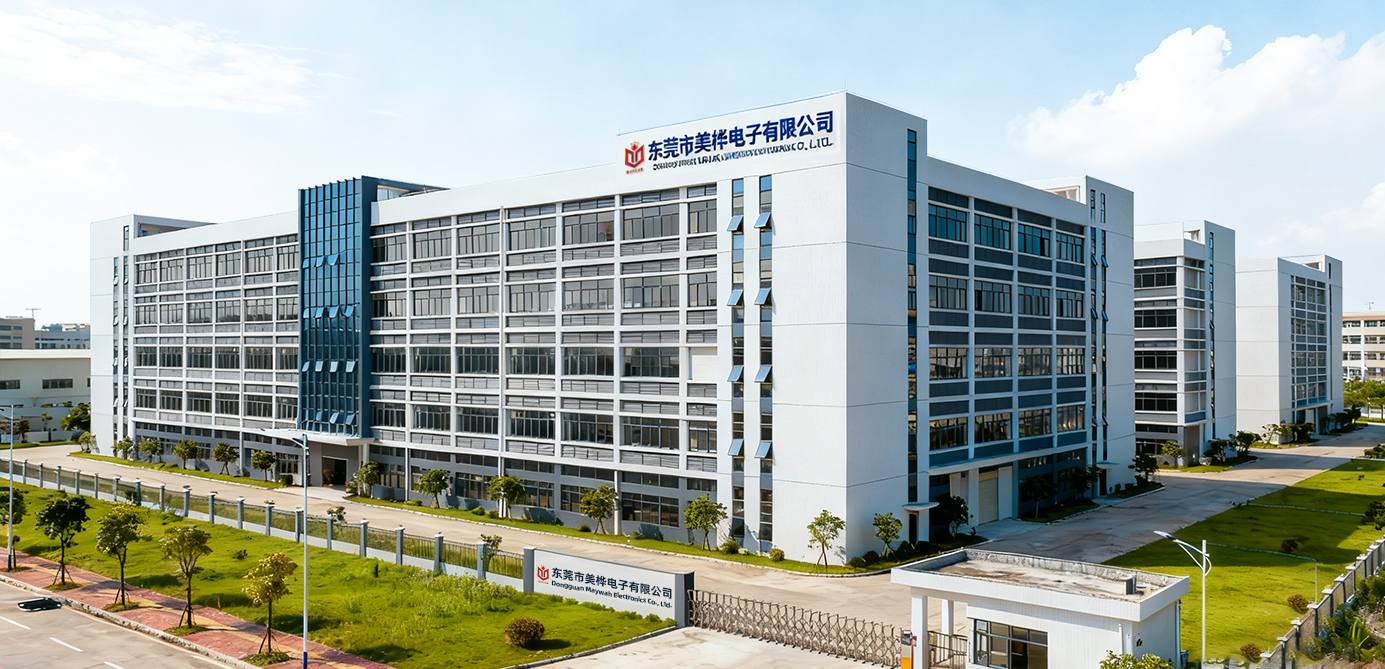

关于美桦 · 16年专注新能源精工连接
东莞市美桦电子有限公司是一家专注于太阳能光伏与储能系统精密电气连接技术的高新技术制造企业。
智造强企 · 追求长期可靠的工业制造标杆
美桦电子创立于中国制造腹地广东省东莞市长安镇，扎根新能源连接领域十六载，专业致力于光伏连接器、光伏线束及配套光伏连接系统的研发与制造，核心产品斩获TÜV 南德（TÜV SÜD）、美国UL、加拿大UL、欧盟CE等严苛国际认证。 为应对光伏产业高质量发展要求，美桦稳步淘汰传统人工装配的效率瓶颈与失误隐患，重金实现生产流程自动化产线升级。自动化智造不仅推动产能数倍跃升，更以微米级精度确保连接器都具备极低阻抗与25年耐候寿命。同时，公司践行精益运营理念，主动将资本结构优化调整至更稳健实效的实缴规模，实现轻装上阵、资金高频流转与对智造实力的精准赋能。 以精工筑牢电站基石，以匠心坚守绿能奔流。美桦始终是全球光伏客户值得长久托付的连接专家。
发展里程碑
- 2010 美桦电子于广东东莞创立：立足全球制造业名城东莞长安镇，专注于新能源电气连接器、光伏逆变器、风能逆变器的研发与制造。
- 2018 认证破局 · 技术跃升 · 自动化智造转型：TUV/CE/REACH/ROHS等实力认证，助力外贸出海，攻坚 1500V 高压矩阵，全线升级自动化生产
- 2022 拓维光储 · 守护全球能源安全：携手欧洲多国共克战争能源危机，推动光伏连接技术向高安全储能领域纵深拓展，成为欧洲多国加速能源自主与紧急电力保供的坚实基石。
- 2024 ISO 体系认识，智造流程全面升级：全面推行标准化精益生产与严苛的来料/制程品控，标志着美桦生产制造迈入世界一流标准化行列。
- 2025 北美准入 · 资本结构优化：一举斩获美加双重 UL 认证。主动优化资本结构，更稳健高效的 100 万元实缴规模，实现轻装精益运营；以精工连接守护全球电站 25 年稳固产能。
- 2026 业务聚焦 · 连接器为主，逆变器转配套：业务聚焦光伏连接器、光伏线缆与配套件；逆变器（含风能逆变器）转为按订单配套供应，不再作为主推产品线。
核心优势
- 东莞自主制造基地：拥有全自动高速冲压车间、伺服精密注塑车间与 CCD 视觉检测流水线。
- ISO9001:2015 质量体系：全流程遵循严苛的质量管理与环保标准，原材料批次与成品一物一码 25 年可溯。
- 模具自研与定制开发：支持客户专属非标线束压接与异形连接器 ODM/OEM 定制。
- 全球化交付与响应：常规型号 24小时极速打样寄送，大批量现货充足，产品远销北美、南美、欧洲、中东、东南亚。
企业概况
- 创立年份：2010
- 年产连接器：1500万+
- 全球出海国家：120+

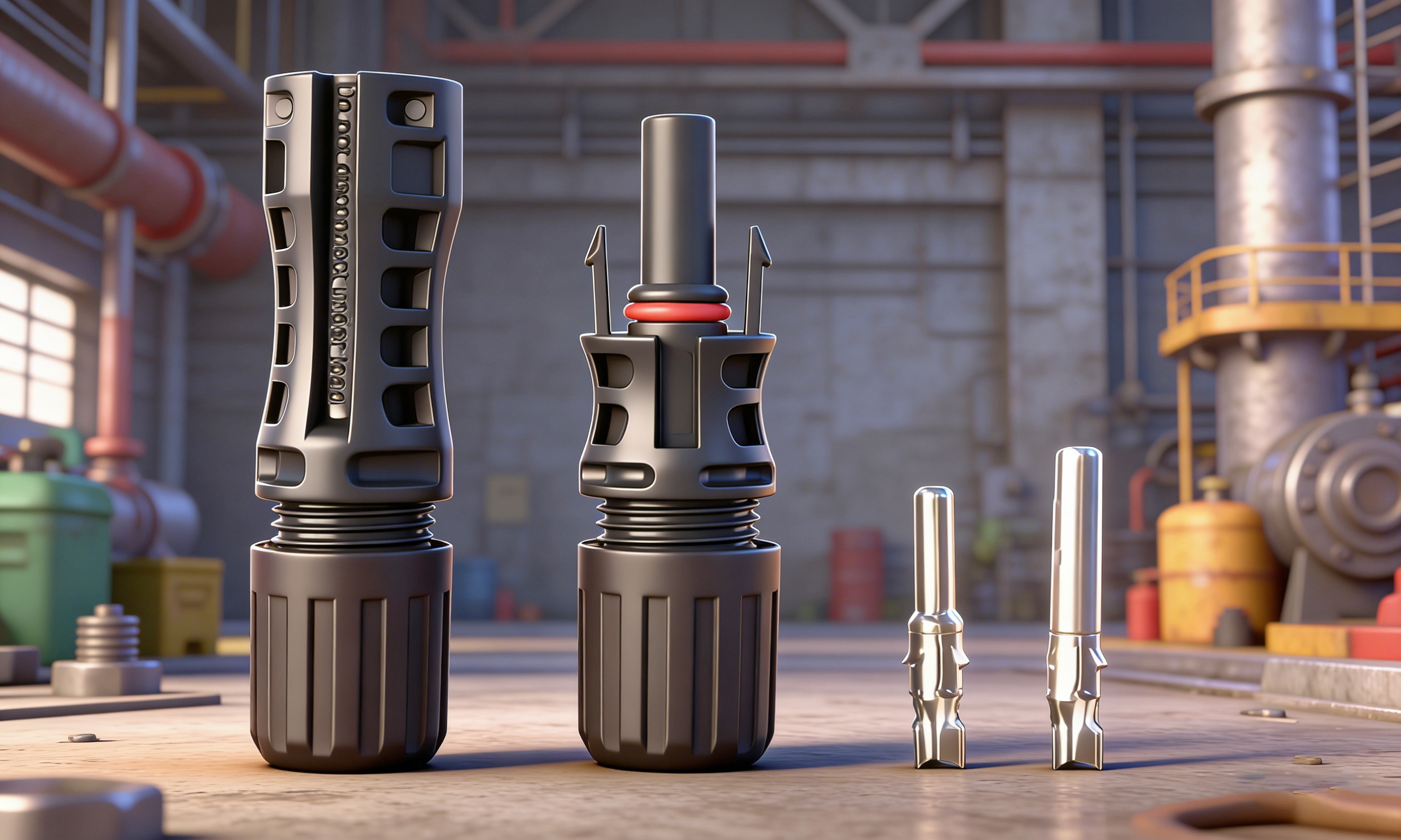

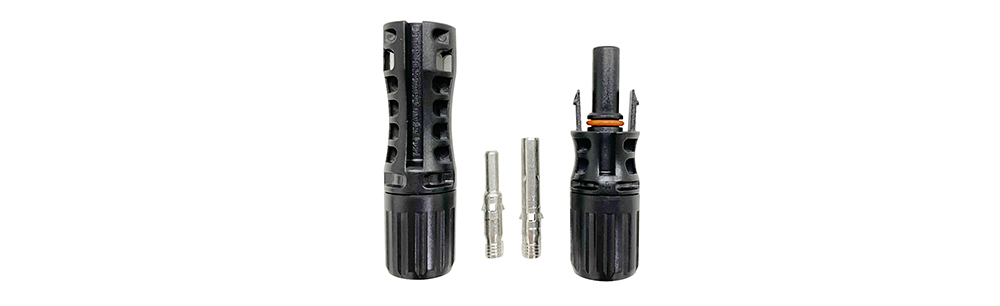

1500V MC4 内部核心结构拆解（PV-15MC）
基于工程部真实装配模型的 9 大结构件交互拆解：三维视图支持旋转、缩放、滑块拆解与模拟测试场景（标准装配 / IP68 防水 / 6.5kV 耐压 / UL94 阻燃）。三维交互视图需在浏览器中加载（WebGL）；以下为与三维视图同源的静态结构说明。
关键公开参数：1500V DC · IP68 · 6.5kV AC · UL94-V0 · 载流 45A-65A
端子配置（可选）：12AWG/30A 冲压端子 ≤0.35mΩ；10AWG/50A 冲压端子 ≤0.25mΩ。线规对应：12AWG → 30A，10AWG → 50A。
九大结构件（工程部爆炸图口径）
- O形防水圈（公端组）：耐候弹性密封材料 —— 公母对插界面处的端面弹性密封件，受压后形成第一道防水防线，阻断水汽与粉尘沿轴向侵入。（防护等级 IP68 密封结构）
- PV-15MC公座（公端组）：改性 PPO（UL94-V0 阻燃） —— 公端防护外壳：阻燃绝缘、耐候防护、与母座对插锁定，并保证端子的爬电距离与电气间隙。（UL94-V0 阻燃 / 介电强度 6.5kV AC）
- 公座适配端子（公端组）：高导电紫铜 + 镀银 —— 公座侧导电端子（对应工程料号 CH549），与母座端子对插形成主导电通路，低接触电阻设计降低大电流温升。（端子接触电阻（选配）12AWG/30A 冲压端子 ≤0.35mΩ；10AWG/50A 冲压端子 ≤0.25mΩ · 载流 45A-65A）
- 柱形防水圈（公端组）（公端组）：耐候弹性密封材料 —— 公端插合段的圆柱面径向密封件，与母端密封结构配合，形成插合段第二道径向密封。（IP68 防护密封组件）
- 螺母（公端组）（公端组）：改性 PPO 玻纤增强工程塑胶 —— 公端锁紧螺母：内置防回转自锁结构，抗振动松脱，实现线缆压紧与外部应力释放。（锁紧扭矩 2.5-3.0 N·m）
- 螺母（母端组）（母端组）：改性 PPO 玻纤增强工程塑胶 —— 母端锁紧螺母：内置防回转自锁结构，抗振动松脱，实现线缆压紧与外部应力释放。（锁紧扭矩 2.5-3.0 N·m）
- 柱形防水圈（母端组）（母端组）：耐候弹性密封材料 —— 母端插合段的圆柱面径向密封件，与公端密封结构配合，形成插合段第二道径向密封。（IP68 防护密封组件）
- 母座适配端子（母端组）：高导电紫铜 + 镀银 —— 母座侧导电端子（对应工程料号 CH540），与公座端子对插形成主导电通路，低接触电阻设计降低大电流温升。（端子接触电阻（选配）12AWG/30A 冲压端子 ≤0.35mΩ；10AWG/50A 冲压端子 ≤0.25mΩ · 载流 45A-65A）
- PV-15MC母座（母端组）：改性 PPO（耐紫外线 UV-A/UV-B） —— 母端插座外壳：全密封双重防触电设计，与公座对插到位时提供锁紧确认，保护内部端子结构。（耐候等级 UL 746C (f1) / -40℃~+90℃）
模拟测试场景说明（结构模拟演示，非真实试验）
- 标准装配：展示公母两端的完整装配关系：O形防水圈与公/母端柱形防水圈构成多道密封，公/母端螺母锁紧线缆防松脱，公母端子对插构成导电通路。（公开指标：额定电压 1500V DC / 载流 45A-65A / 螺纹锁紧结构；三维结构示意，不代表实物检验结论。）
- IP68 防水：密封路径拆解：O形防水圈在公母对插界面形成端面密封，公/母端柱形防水圈沿插合段形成径向密封，外壳接合区构成防护屏障。（公开指标：防护等级 IP68（防尘防水，公开指标）；密封结构示意，非真实浸泡试验。）
- 6.5kV 耐压：电气隔离拆解：两枚导电端子由阻燃绝缘外壳包裹隔离，爬电距离与电气间隙由外壳结构保证，构成 1500V 直流系统下的绝缘防护。（公开指标：介电强度 6.5kV AC（公开指标，浏览器内不做通电测试）；浏览器中仅为结构模拟，未进行真实通电测试。）
- UL94 阻燃：阻燃体系拆解：公、母端外壳采用改性 PPO 阻燃绝缘材料，在移除明火后具备自熄特性且不产生燃烧熔滴，为内部端子提供火险屏障。（公开指标：UL94-V0 阻燃等级（公开指标）；仅做外壳材料高亮示意，不模拟真实燃烧测试过程。）
模型配色为结构示意配色，非工程材质颜色；三维模型不可用时可查看二维结构示意。
产品分类导航

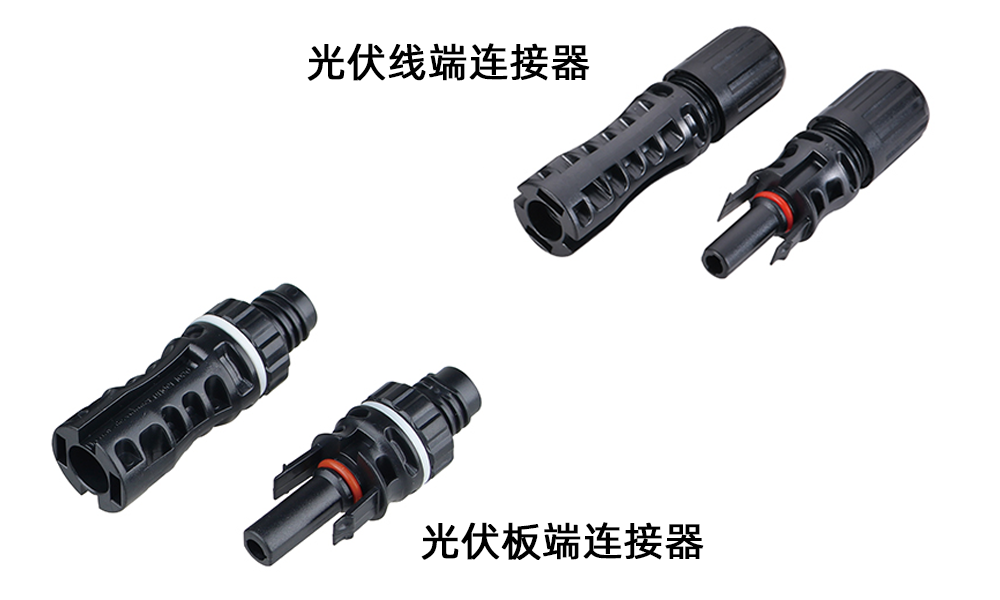

- 线端光伏连接器（10 款活跃产品）
- 板端光伏连接器（2 款活跃产品）
- 光伏分支连接器（12 款活跃产品）
- MC4光伏保险丝连接器\二极管连接器（9 款活跃产品）
- 光伏线缆与线束定制（11 款活跃产品）
- MC4工具/工具包（5 款活跃产品）
- MC4太阳能连接器配件（2 款活跃产品）
重点推荐产品矩阵 (1500V 级光伏高压连接与线缆系统)

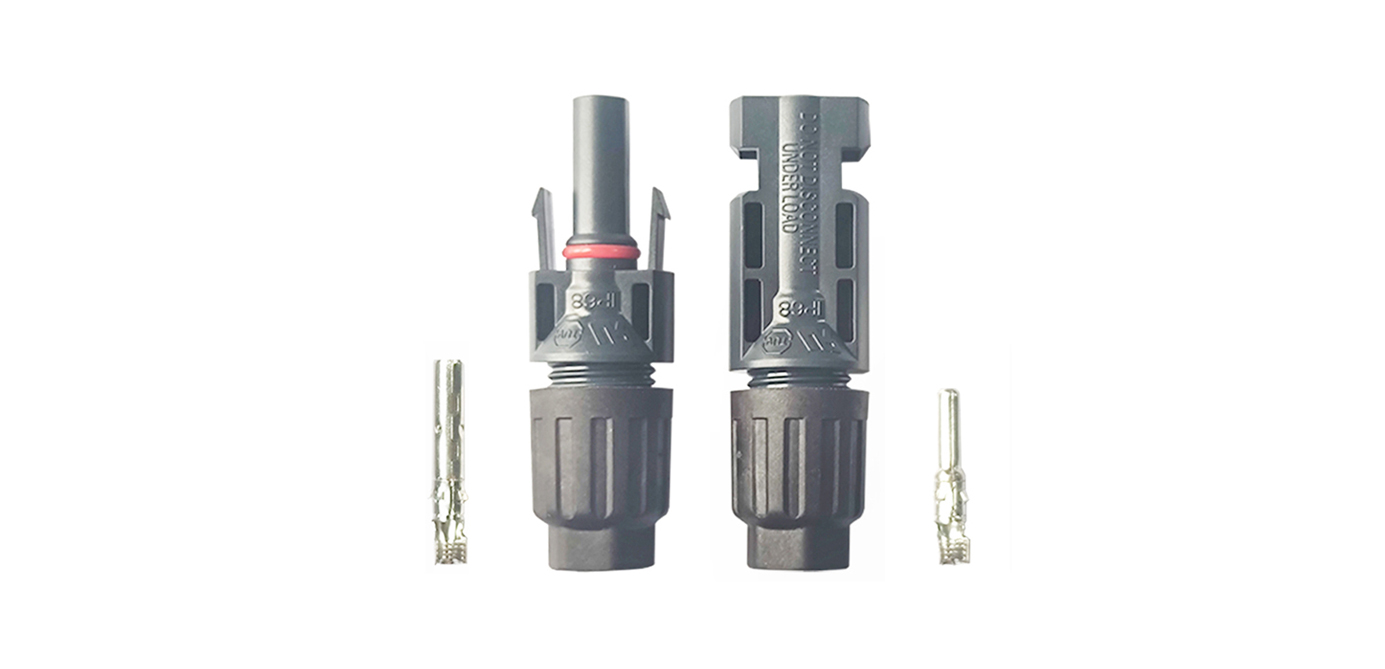

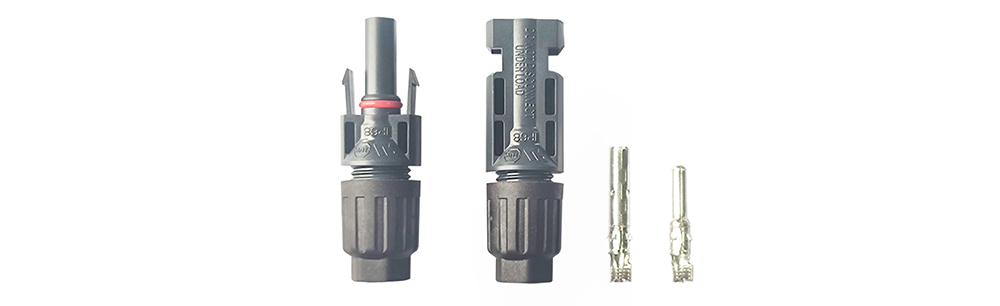

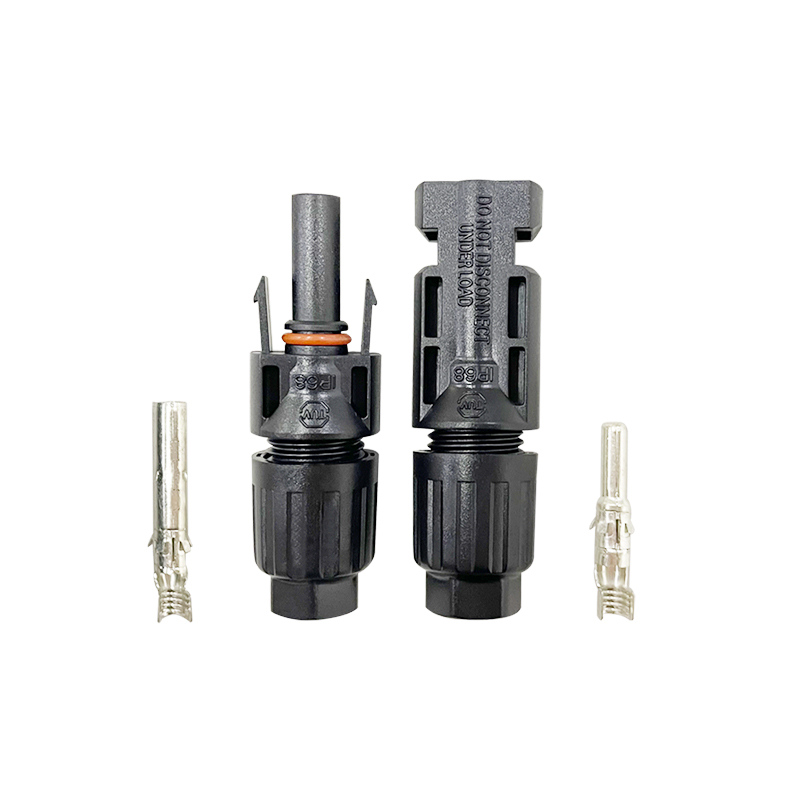

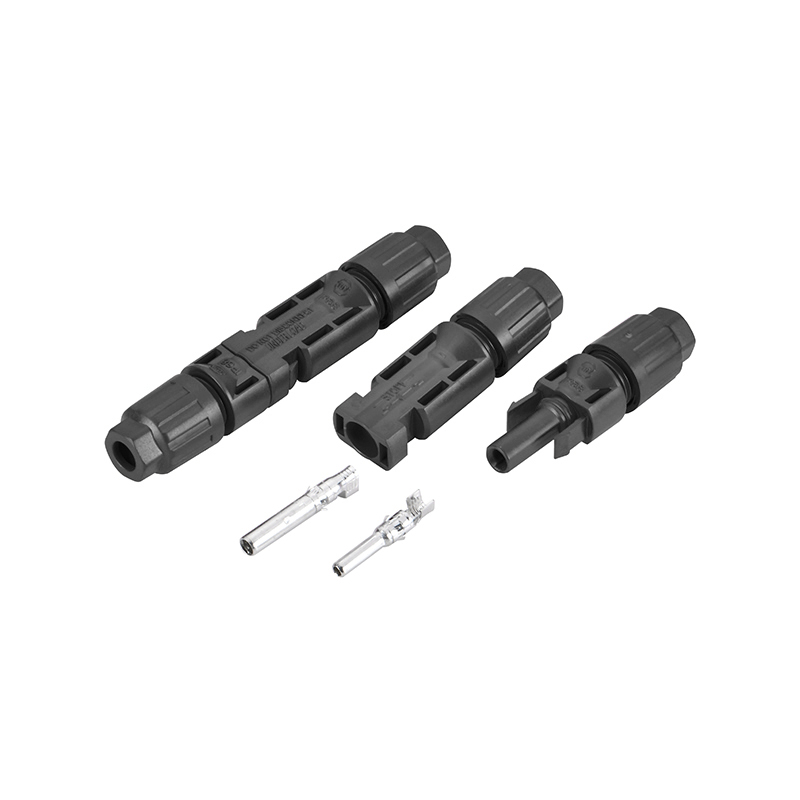

[PV-MC(UL)] 光伏线端连接器 1000V｜太阳能板连接器｜50A大电流：1000V，50A，IP68，接触电阻 12AWG/30A 冲压端子 ≤0.35mΩ；10AWG/50A 冲压端子 ≤0.25mΩ。
[PV-15MC(UL认证)] 光伏线端连接器 1500V｜光伏直流MC4连接器：1500V，50A，IP68。
[PV-MC（TUV认证）] 光伏线端连接器 1000V｜太阳能MC4连接器：1000V，30A/50A 可选，IP68。

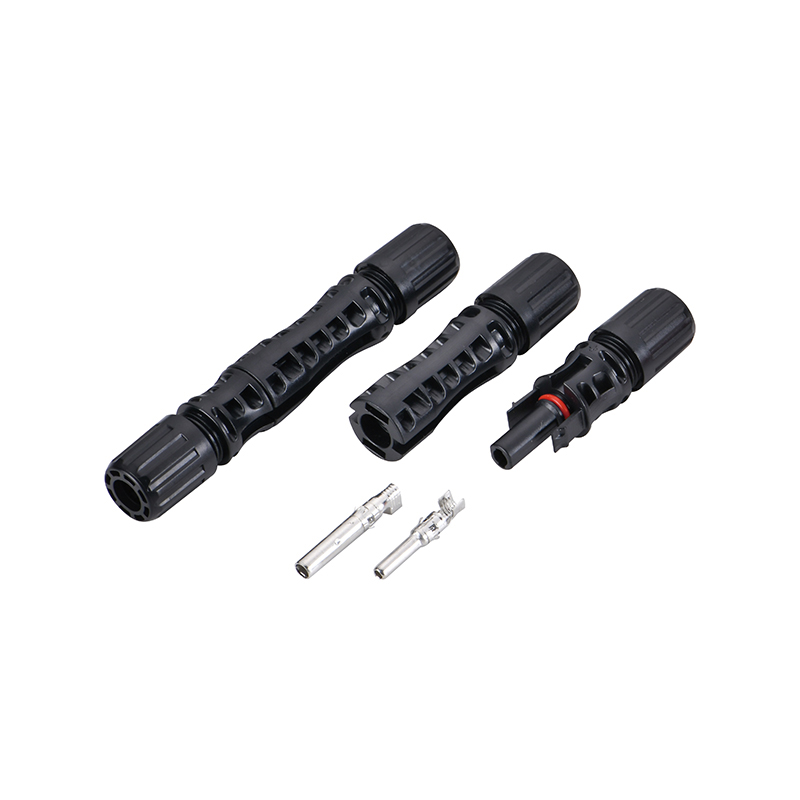

[PV-15MC（TUV认证）] 光伏线端连接器 1500V｜太阳能电缆接头：1500V，30A/50A 可选，IP68。

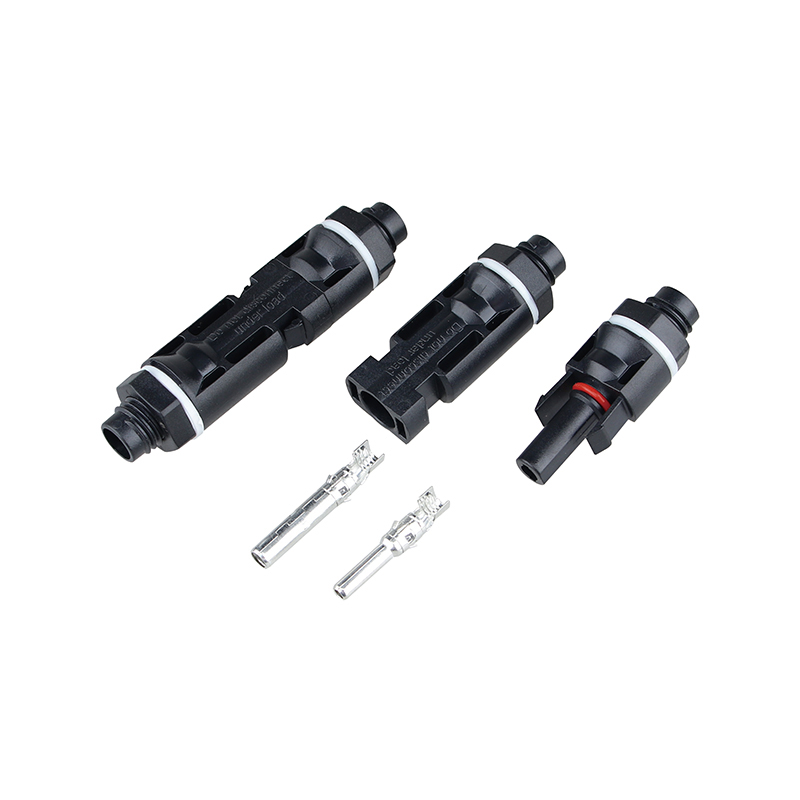

[PV-BMC] 光伏面板式连接器 1000V｜逆变器与汇流箱直流接头：1000V，30A/50A 可选，IP68，接触电阻 30A 冲压端子 ≤0.35mΩ；50A 冲压端子 ≤0.25mΩ。

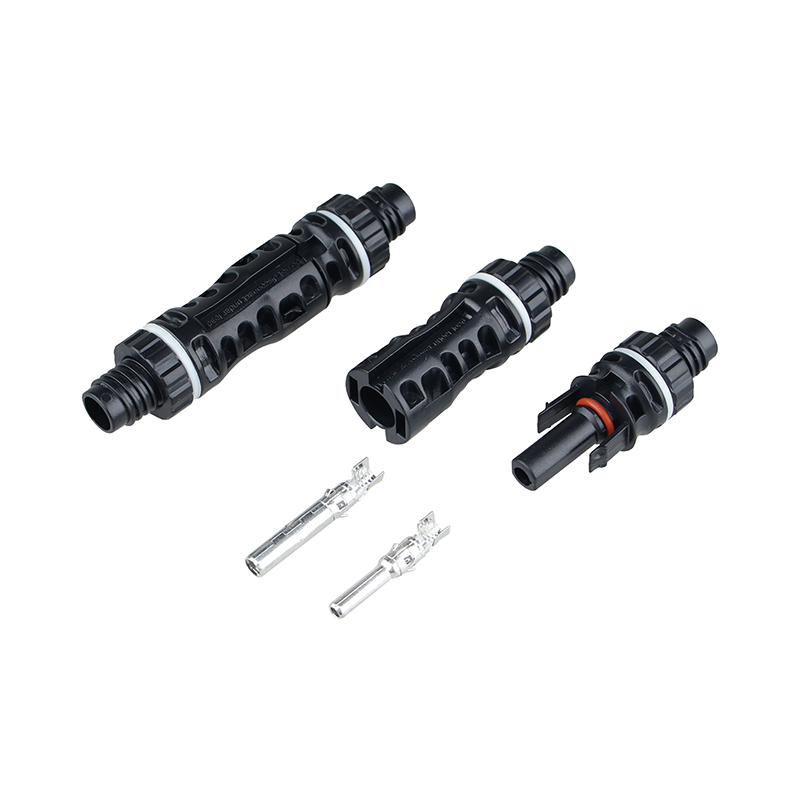

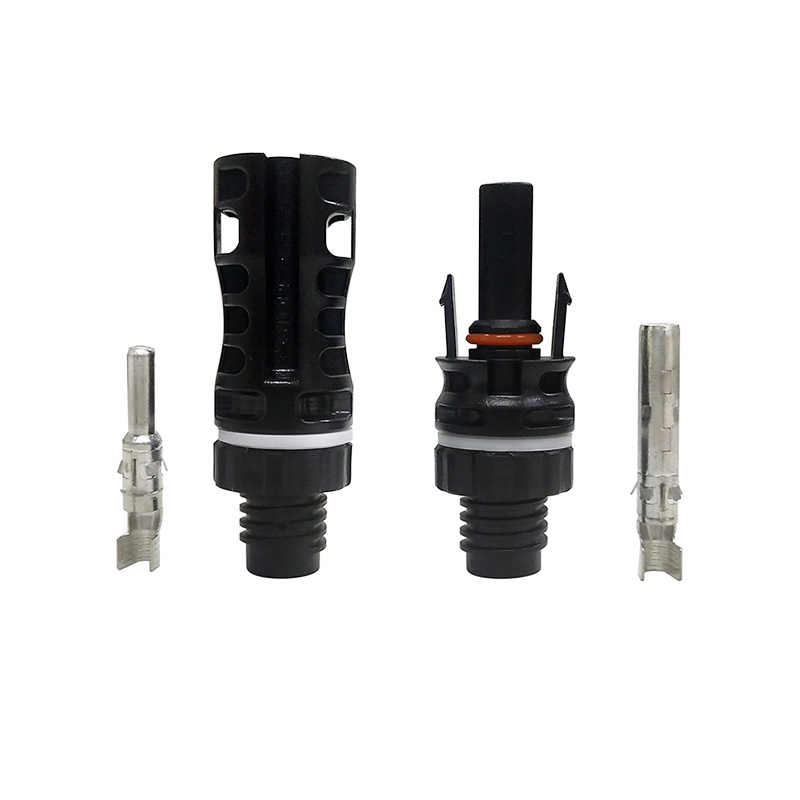

[PV-15BMC] 光伏板端连接器 1500V｜设备端光伏连接器：1500V，30A/50A 可选，IP68，接触电阻 30A 冲压端子 ≤0.35mΩ；50A 冲压端子 ≤0.25mΩ。

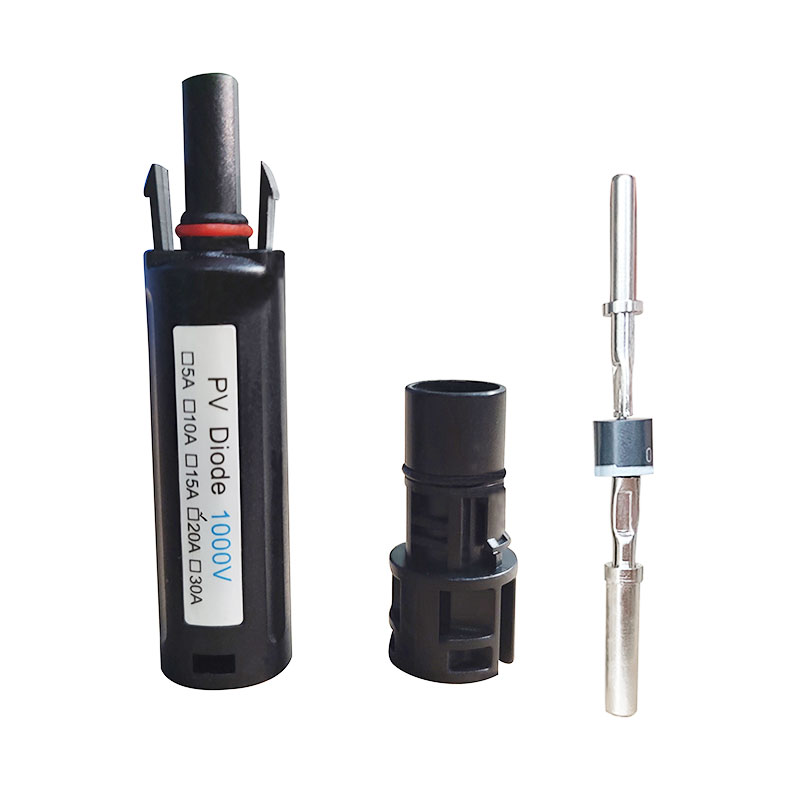

[MC-D] 光伏二极管连接器 1000V｜太阳能防反灌接头：1500V DC，35A，IP68，接触电阻 车件端子 ≤1mΩ。

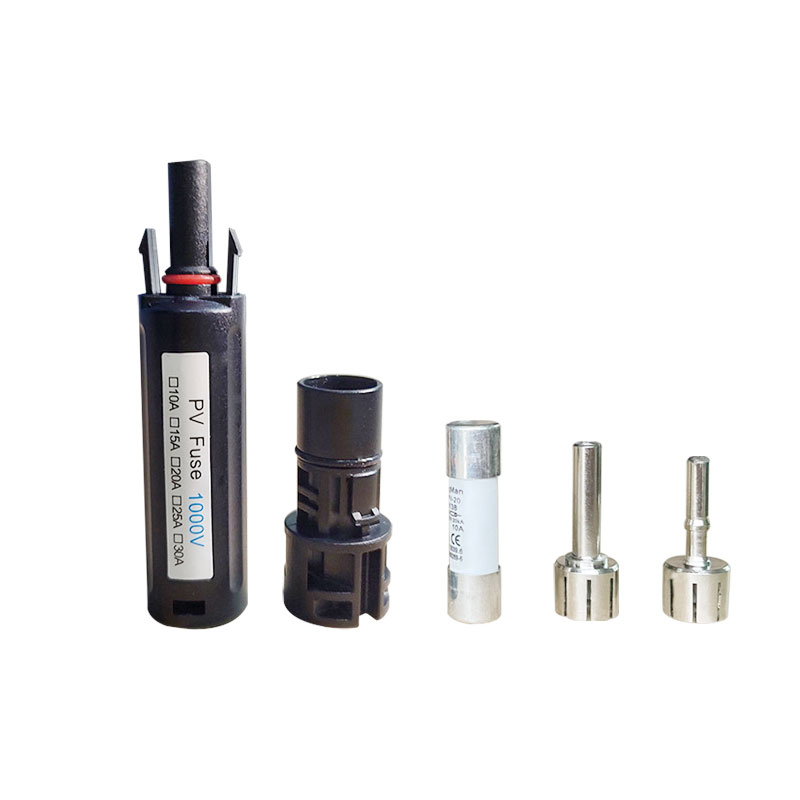

[MC-F] 光伏保险丝连接器 1000V｜光伏过流保护连接器：1000V，5A/10A/15A/20A/25A/30A 可选，IP68，接触电阻 车件端子 ≤1mΩ。
[MCY201] 光伏并联分支线束 1000V 2转1｜太阳能板并联线束：1000V，30A，IP68。
[MCH201] 光伏并联分支连接器 1500V 2转1｜太阳能板转接头：1500V，50A，IP68，接触电阻 车件端子 ≤1mΩ。
[MC-C] 光伏延长线 1000V 6mm²｜太阳能板连接线：1000V，30A，IP68，接触电阻 ≤31mΩ（含线束总成，随线长变化）。
[MC4-XT60] 光伏转XT60太阳能充电线｜户外电源连接线：500V DC，35A DC，Insertion：IP40; Non-insertion：IP2X。
[MC4-XT60I] 光伏转XT60I太阳能充电线｜便携电源光伏充电线：500V，35A DC，Insertion：IP40; Non-insertion：IP2X，接触电阻 车件端子 ≤1mΩ。
[MCFSS] 光伏连接器硅胶防尘塞｜公母头带耳朵防水保护塞｜黑色/绿色：/，/，IP67。
[MCFCS] 光伏连接器硅胶防尘塞｜光伏连接器保护帽｜黑色/蓝色：/，/，IP67。
光伏工程常见技术问答
答：美桦产品线分两大板块、12 个产品族。连接器/线束板块包括 MC4 光伏连接器、光伏转接器、二极管连接器、保险丝连接器、光伏接线盒、光伏直流线缆、光伏工具（剪线钳、剥线钳、压线钳与多功能扳手）、连接器其他配件与光伏线束；逆变器板块包括 WV、GTI、MAYSUN 系列与 M1/M2 微型逆变器，另有 SUN 风能逆变器。按对外口径共 44 款在售型号（产品线全树约 66 款，含暂未上架型号）。这意味着从组件出线、组串延长、过流保护到汇流与线缆这一段光伏直流侧配件，可以由同一家供应商配齐，减少多供应商混配带来的端子不匹配与责任界面不清。

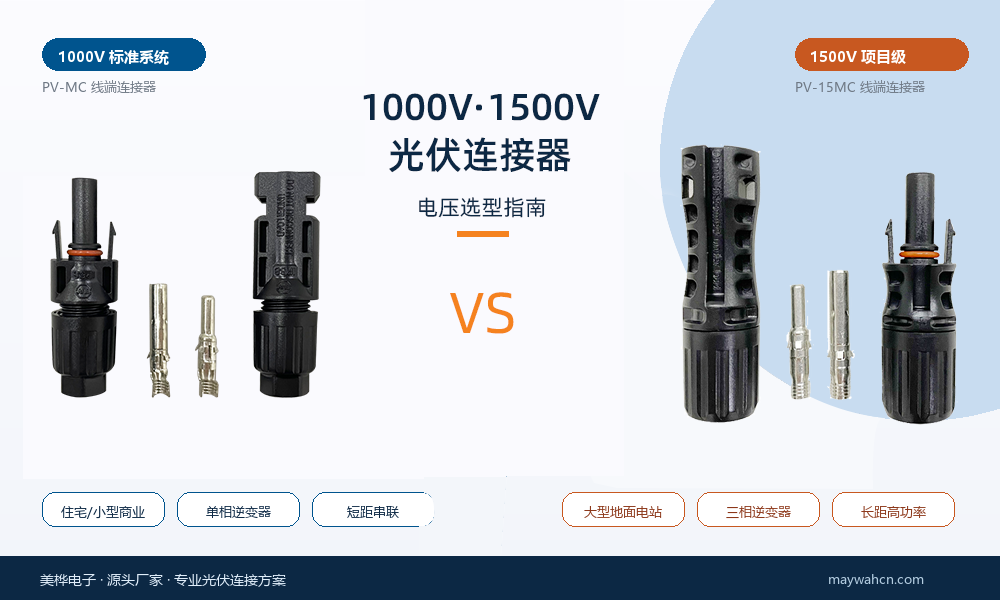

答：美桦光伏连接器的额定电压分为三个级别，分别是1000V，1500V，2000V（测试中）。
答：美桦的光伏连接器提供30A/50A等大电流电子任君选择。
答：美桦光伏连接器主要型号都具有防水防尘功能，插合：IP68 未插合：IP2X。
答：美桦常用塑胶为PPO（PPE）为壳体，冲压成型的导体为紫铜镀锡（或镀银），车件实芯导体可以根据客户要求使用紫铜或黄铜或铜包铝。
