产品外观与工艺实拍
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 1](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/1791594092397-2l279v-render.webp)
PV-BMC 视图 1
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 2](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-bmc-2-render.webp)

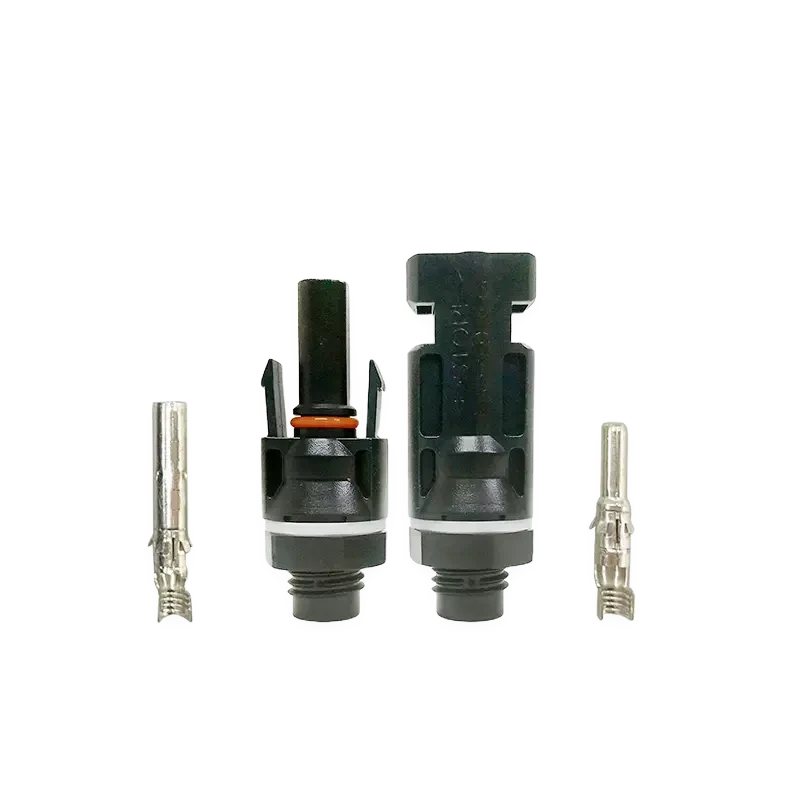

PV-BMC 视图 2
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 3](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-bmc-3-render.webp)

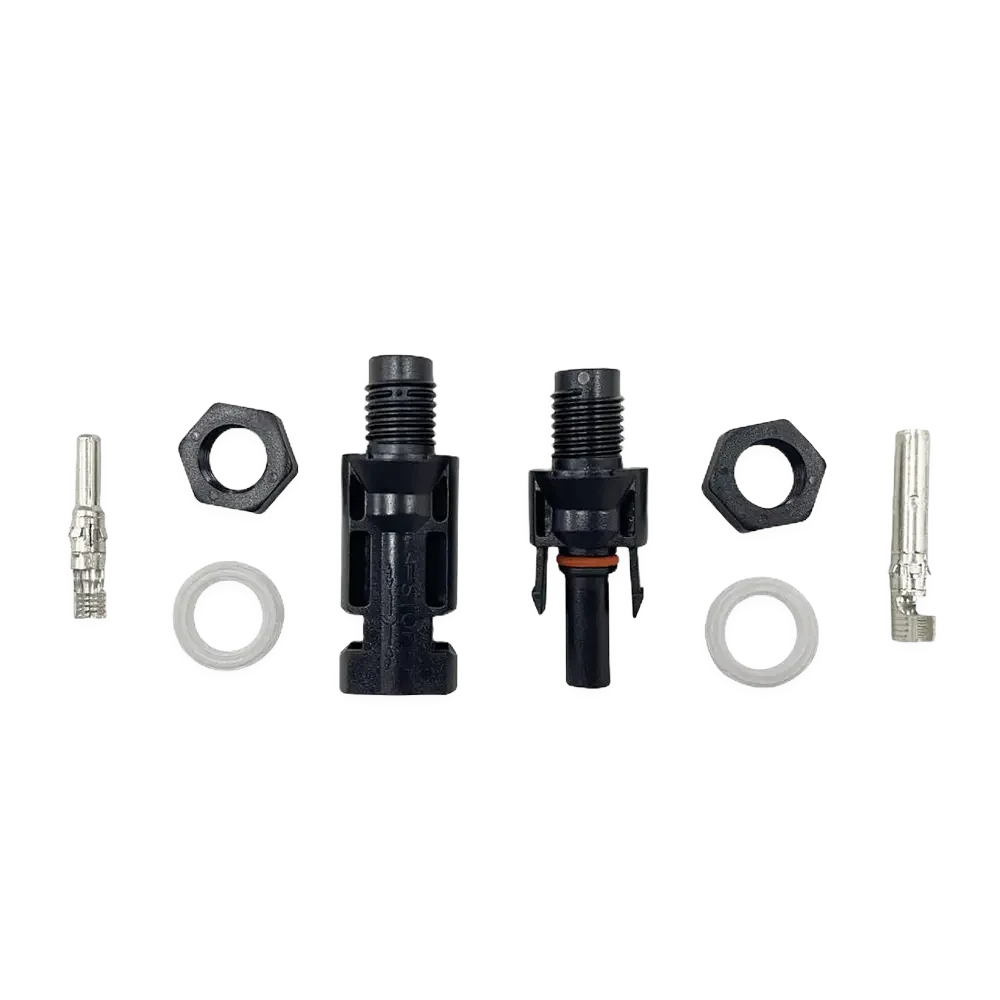

PV-BMC 视图 3
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 4](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-bmc-4-render.webp)

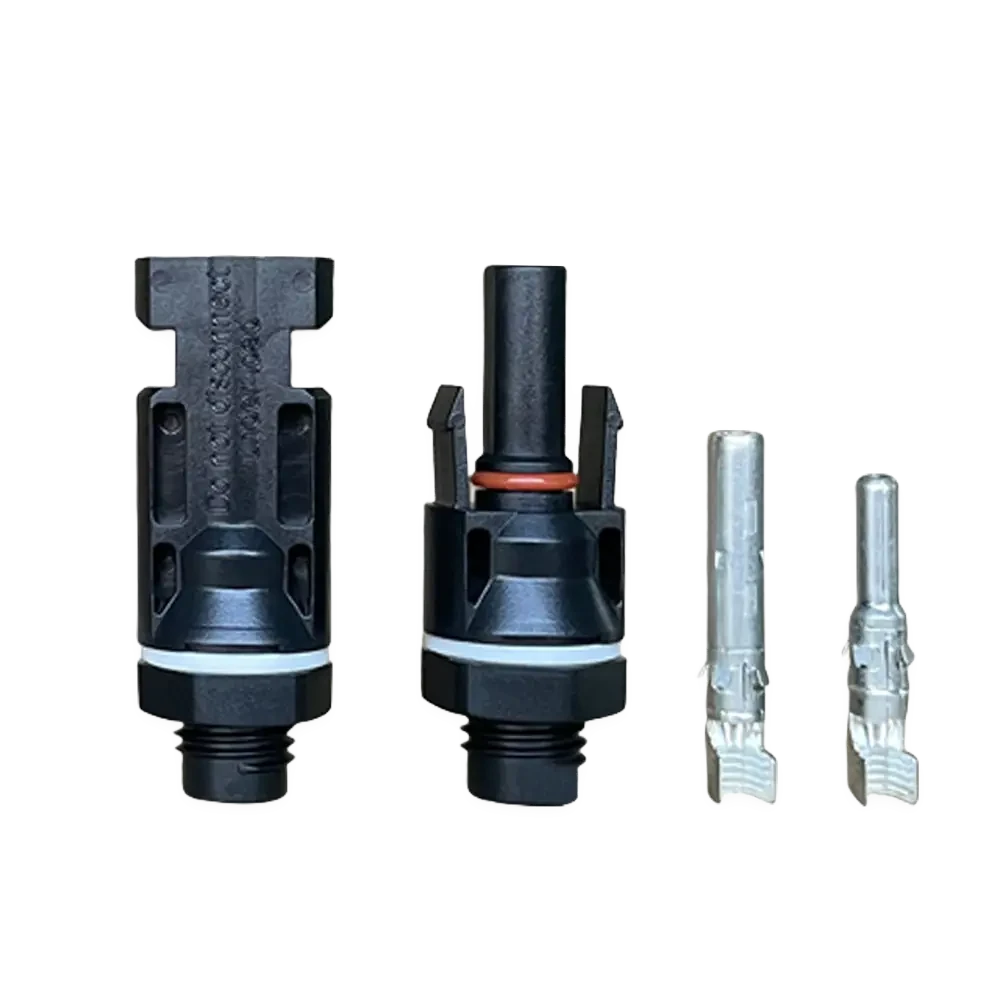

PV-BMC 视图 4
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 5](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-bmc-5-render.webp)

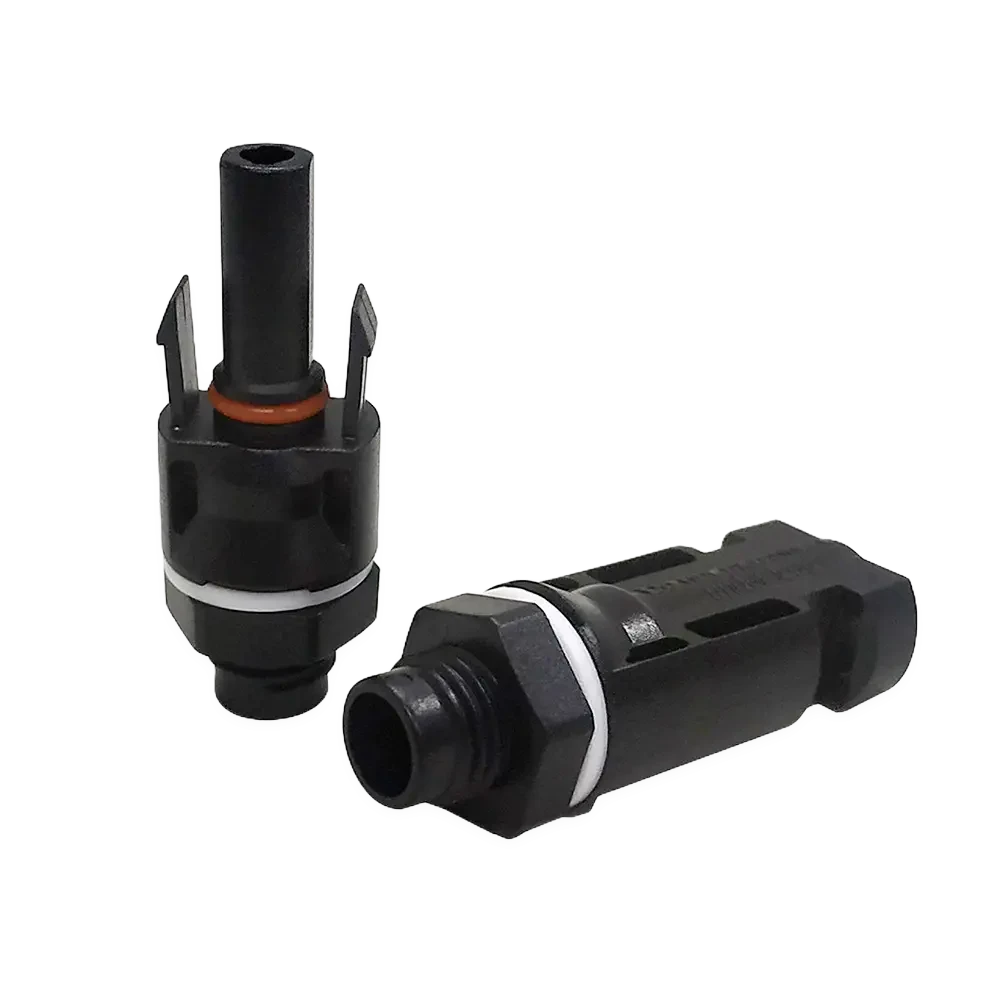

PV-BMC 视图 5
![【板端】1000V TUV 认证光伏板端连接器 [PV-BMC] 产品图 6](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/1791594059966-53psk3-render.webp)
PV-BMC 视图 6
核心电气与机械指标
- 额定电压系统：1000V (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流：1.5mm²:17A 2.5mm²:22.5A 4mm²～6mm²:30A/50A
- 防水防尘等级：IP68 (经 IP68 1米水浸严苛试验)
- 端子配置 · 30A 冲压端子：≤0.35mΩ
- 端子配置 · 50A 冲压端子：≤0.25mΩ
- 工作环境温度：-40℃～+90℃
分组技术规格表 (详细参数)
材料与阻燃等级 (Material & Safety)
| 指标项目 | 技术规格 |
|---|---|
| 绝缘材质 | PPO材质 |
| 导体材质 | 铜镀锡 |
电气性能参数 (Electrical)
| 指标项目 | 技术规格 |
|---|---|
| 型号 | PV-BMC |
| 额定电压 | 1000V |
| 产品耐温 | -40℃～+135℃ |
| 额定电流 | 1.5mm²:17A 2.5mm²:22.5A 4mm²～6mm²:30A/50A |
| 端子配置 · 30A 冲压端子 | ≤0.35mΩ |
| 端子配置 · 50A 冲压端子 | ≤0.25mΩ |
机械与环境特性 (Mechanical & Environment)
| 指标项目 | 技术规格 |
|---|---|
| 环境温度 | -40℃～+90℃ |
| 安全等级 | DCII |
| 防水等级 | IP68 |
| 连接系统 | 多点连接 |
| 自锁系统 | 嵌入式 |
| 接线方式 | 压接 |
| 接线规格 | 2.5mm²、4mm²、6mm² |
| 阻燃等级 | UL94-VO |
权威资质与合规认证
本批次产品严格遵照国际电工委员会与美国安全标准制造，已获得权威认证：UKCA 证书。
产品技术详情与设计优势
PV-BMC 是一套连接太阳能板电路的连接器件，它广泛应用于光伏汇流箱、逆变器、储能机等。它可以安全、快捷地将各组电路连接起来，具有防尘、防水、抗老化、耐紫外线、简易安装、安全、使用寿命长等特点。
