产品外观与工艺实拍
![【5转1】1000V CE/ROHS认证光伏转接头 [MCH501] 产品图 1](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/mch501-1-render.webp)

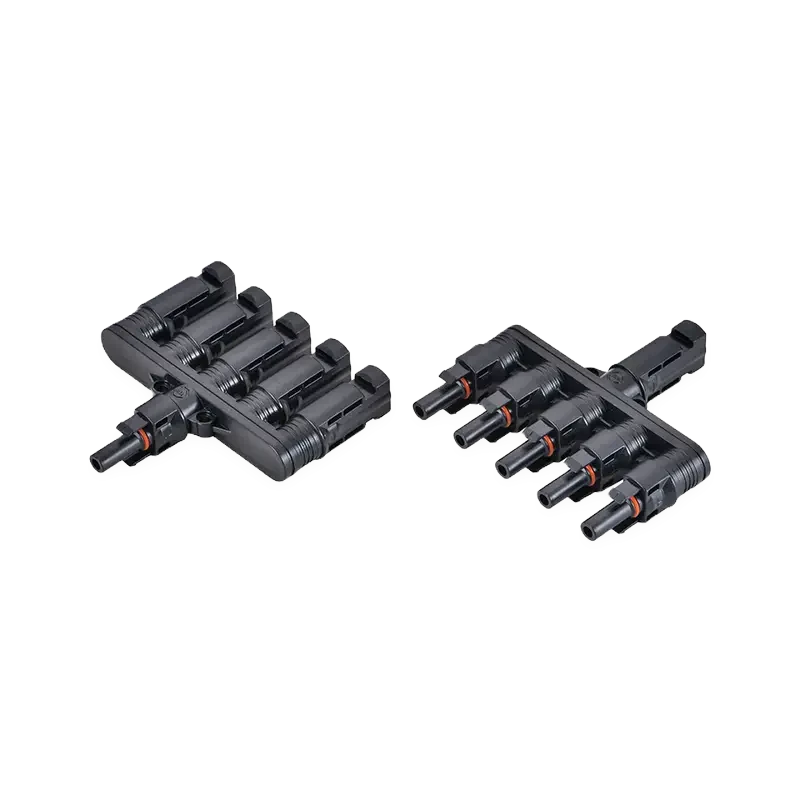

MCH501 视图 1
MCH501 视图 2
![【5转1】1000V CE/ROHS认证光伏转接头 [MCH501] 产品图 3](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/mch501-2-render.webp)

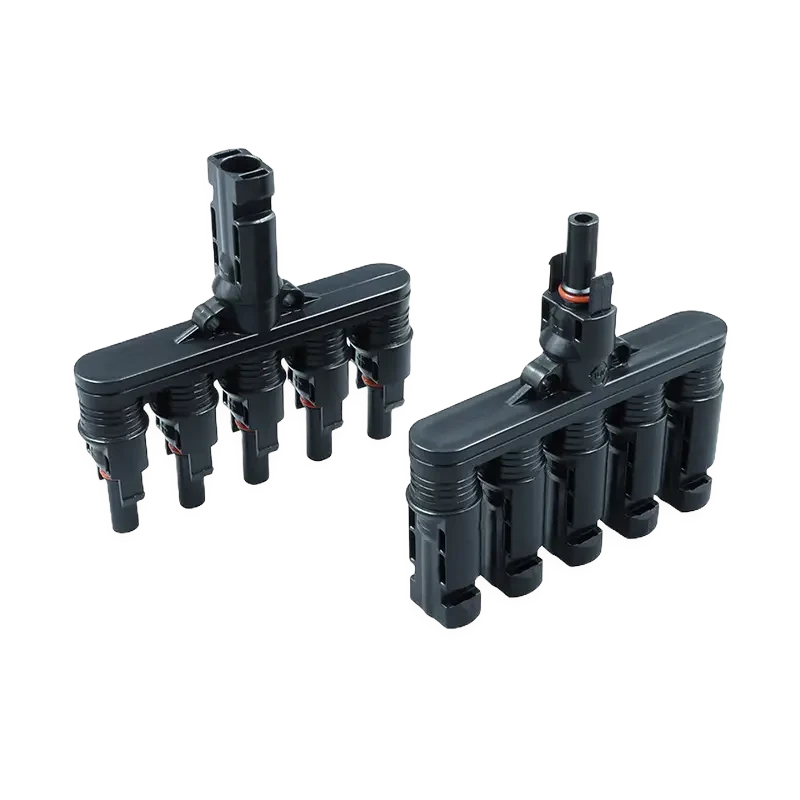

MCH501 视图 3
![【5转1】1000V CE/ROHS认证光伏转接头 [MCH501] 产品图 4](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/mch501-3-render.webp)
MCH501 视图 4
![【5转1】1000V CE/ROHS认证光伏转接头 [MCH501] 产品图 5](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/mch501-4-render.webp)
MCH501 视图 5
核心电气与机械指标
- 额定电压系统：1000V (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流：50A
- 防水防尘等级：IP68 (经 IP68 1米水浸严苛试验)
- 端子配置 · 车件端子：≤1mΩ
- 工作环境温度：-40℃～+90℃
分组技术规格表 (详细参数)
材料与阻燃等级 (Material & Safety)
| 指标项目 | 技术规格 |
|---|---|
| 绝缘材质 | PPO材质 |
| 导体材质 | 铜镀锡 |
电气性能参数 (Electrical)
| 指标项目 | 技术规格 |
|---|---|
| 型号 | MCH501 |
| 额定电压 | 1000V |
| 产品耐温 | -40℃～+135℃ |
| 拔出力 | ≥50N |
| 插入力 | ≤50N |
| 额定电流 | 50A |
| 端子配置 · 车件端子 | ≤1mΩ |
机械与环境特性 (Mechanical & Environment)
| 指标项目 | 技术规格 |
|---|---|
| 环境温度 | -40℃～+90℃ |
| 安全等级 | DCII |
| 防水等级 | IP68 |
| 连接系统 | 多点连接 |
| 自锁系统 | 嵌入式 |
| 阻燃等级 | UL94-VO |
权威资质与合规认证
本批次产品严格遵照国际电工委员会与美国安全标准制造，已获得权威认证：UKCA 证书。
产品技术详情与设计优势
MCH501 是一款并联太阳能板电路的连接器件。它可以安全、快捷地将各组电路并联汇流，具有防尘、防水、抗老化、耐紫外线、简易安装、安全、使用寿命长等特点。
典型应用场景
本产品可应用于以下光伏与直流电气下游场景（不代表美桦生产相关下游设备）：
- 大容量组串逆变器汇流
- 集中式电站汇流分支
- 复杂阵列排布
