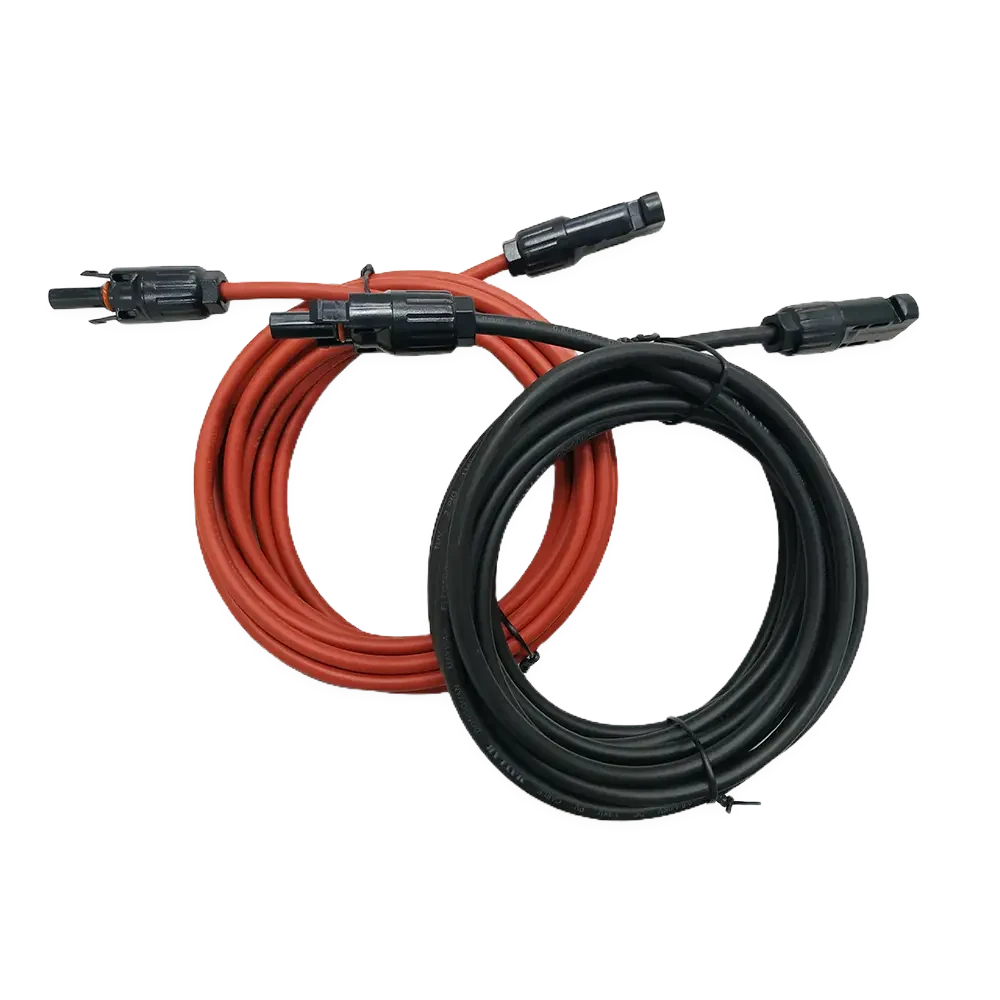

产品外观与工艺实拍
![【线束】光伏连接器延长线束 [MC-C] 产品图 1](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-1-render-99111da9.webp)
MC-C 视图 1
MC-C 视图 2
![【线束】光伏连接器延长线束 [MC-C] 产品图 3](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-2-render-5272bfc4.webp)
MC-C 视图 3
![【线束】光伏连接器延长线束 [MC-C] 产品图 4](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-3-render-3b7b544b.webp)
MC-C 视图 4
![【线束】光伏连接器延长线束 [MC-C] 产品图 5](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-4-render-196a42b5.webp)
MC-C 视图 5
![【线束】光伏连接器延长线束 [MC-C] 产品图 6](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-5-render-99111da9.webp)
MC-C 视图 6
![【线束】光伏连接器延长线束 [MC-C] 产品图 7](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-6-render-d1f13da6.webp)
MC-C 视图 7
![【线束】光伏连接器延长线束 [MC-C] 产品图 8](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/2026-10-15-C/mc-c-7-render-03ada4f8.webp)
MC-C 视图 8
核心电气与机械指标
- 额定电压系统：1000V (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流：30A
- 防水防尘等级：IP68 (经 IP68 1米水浸严苛试验)
- 接触电阻：≤31mΩ（含线束总成，随线长变化）
- 工作环境温度：-40 ℃ ~ + 85 ℃
分组技术规格表 (详细参数)
材料与阻燃等级 (Material & Safety)
| 指标项目 | 技术规格 |
|---|---|
| 电缆绝缘材质 | XLPE |
| 电缆导体材质 | 铜镀锡 |
| 连接器绝缘材质 | PPO |
| 连接器导体材质 | 铜镀锡 |
电气性能参数 (Electrical)
| 指标项目 | 技术规格 |
|---|---|
| 型号 | MC-C 6mm²*0.9m |
| 额定电压 | 1000V |
| 光伏电缆 | 6mm² |
| 产品耐温 | -40 ℃ ~ + 125 ℃ |
| 额定电流 | 30A |
| 接触电阻 | ≤31mΩ（含线束总成，随线长变化） |
机械与环境特性 (Mechanical & Environment)
| 指标项目 | 技术规格 |
|---|---|
| 环境温度 | -40 ℃ ~ + 85 ℃ |
| 安全等级 | DCII |
| 防水等级 | IP68 |
| 阻燃等级 | UL94-VO |
权威资质与合规认证
本批次产品严格遵照国际电工委员会与美国安全标准制造，已获得权威认证：UKCA 证书。
产品技术详情与设计优势
MC4光伏延长线束是太阳能光伏发电系统中用于组件之间、组件与汇流箱或逆变器之间进行安全、可靠电气连接的标准配件。作为光伏直流侧连接的关键环节，它以卓越的防水性、高载流能力和机械稳固性，保障电站电力传输的长期稳定与安全。
典型应用场景
本产品可应用于以下光伏与直流电气下游场景（不代表美桦生产相关下游设备）：
- 组件至汇流箱直流走线
- 逆变器直流侧输入布线
- 长距离户外耐候直流母线敷设
