产品外观与工艺实拍
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 1](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-1-render.webp)

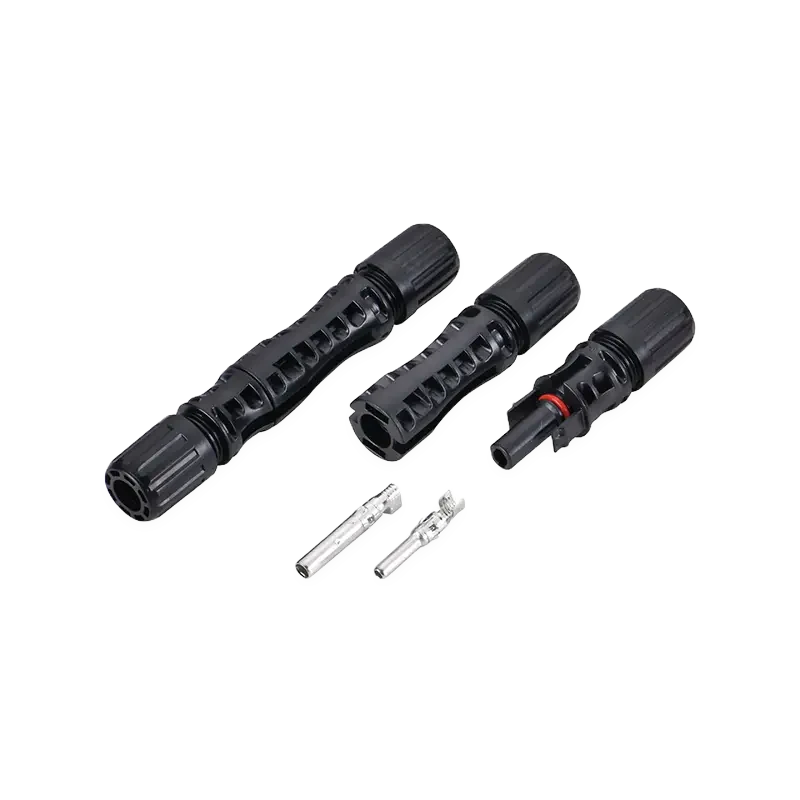

PV-15MC 视图 1
PV-15MC 视图 2
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 3](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-2-render.webp)

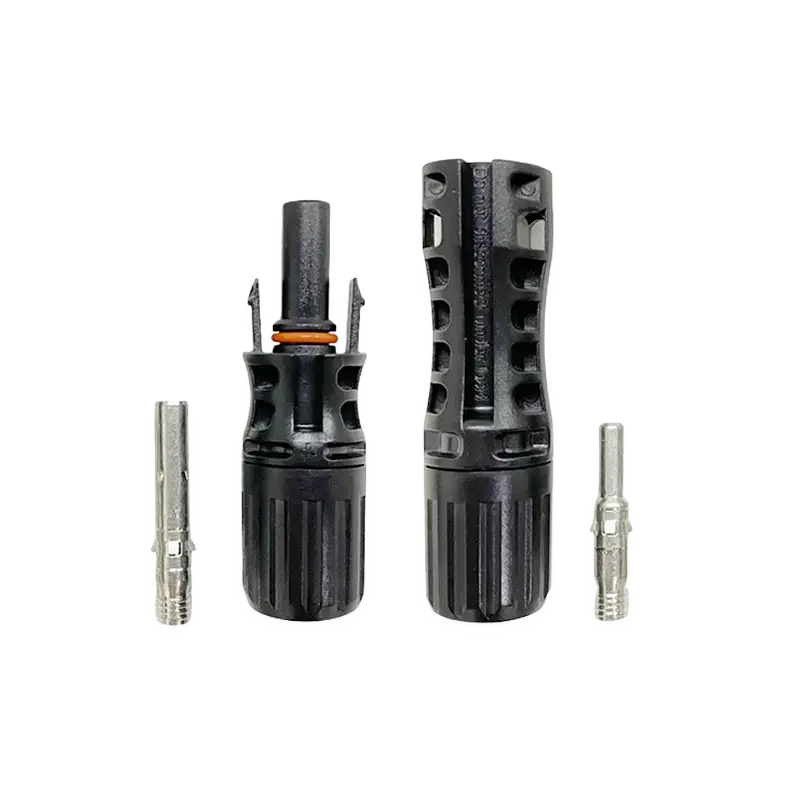

PV-15MC 视图 3
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 4](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-3-render.webp)

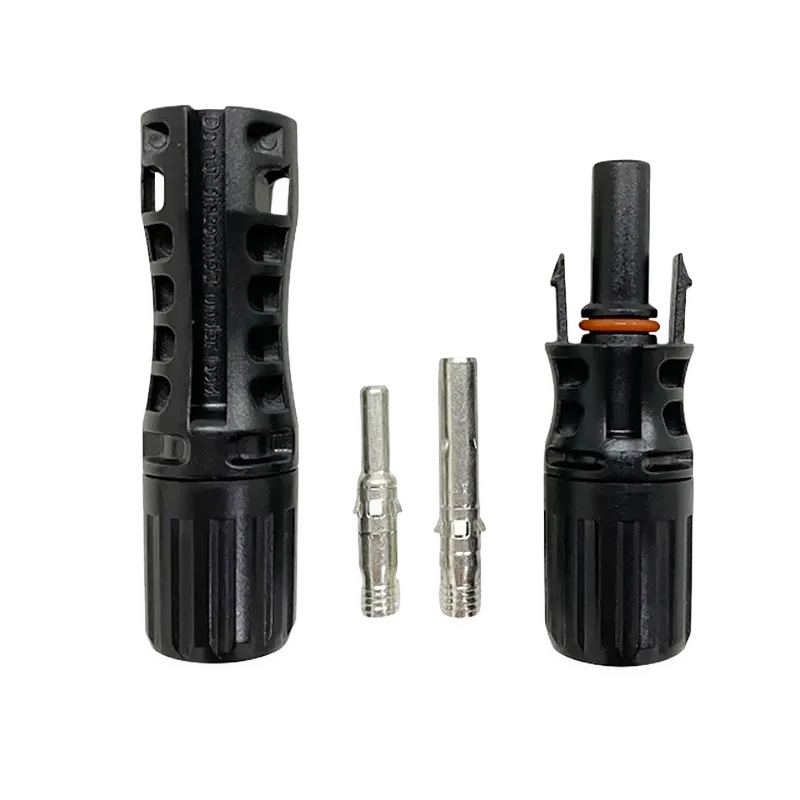

PV-15MC 视图 4
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 5](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-4-render.webp)

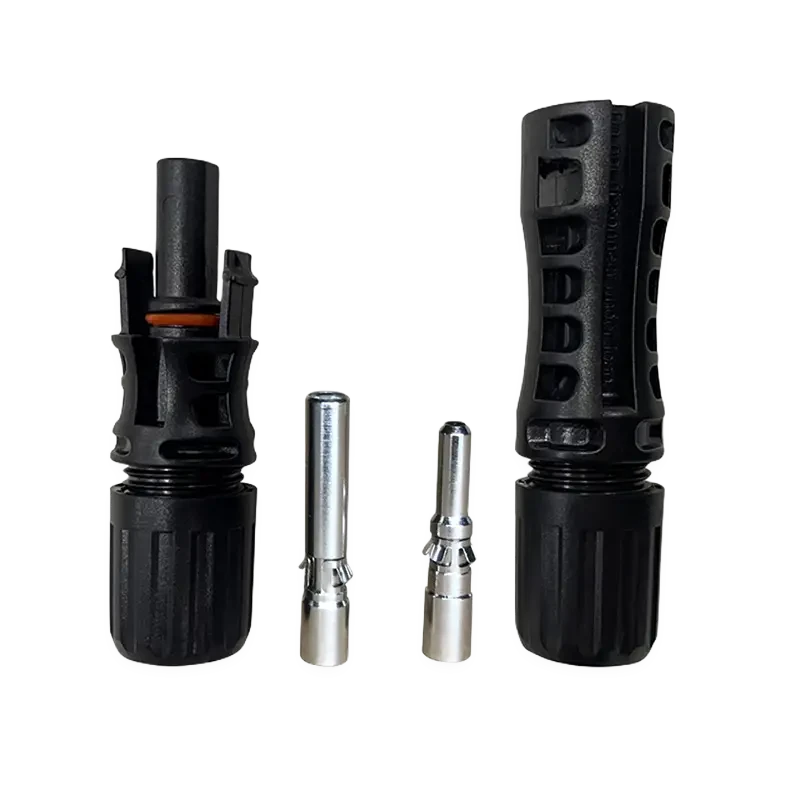

PV-15MC 视图 5
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 6](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-5-render.webp)

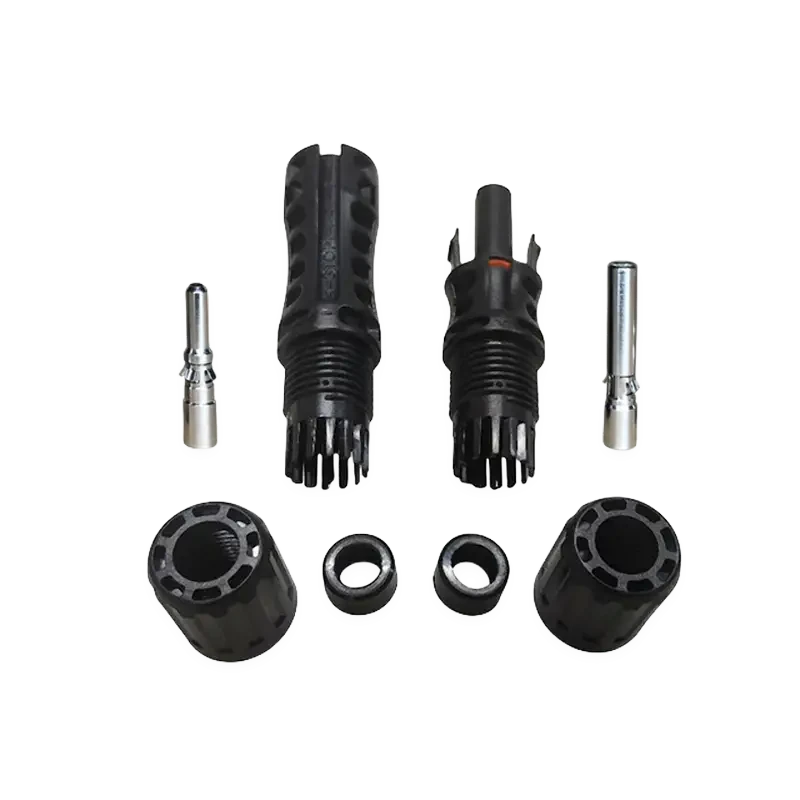

PV-15MC 视图 6
![【线端】1500V TUV认证光伏连接器 [PV-15MC] 产品图 7](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/1791372428206-u1ve20-render.webp)
PV-15MC 视图 7
核心电气与机械指标
- 额定电压系统：1500V (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流：30A/50A 可选
- 防水防尘等级：IP68 (经 IP68 1米水浸严苛试验)
- 端子配置 · 12AWG/30A 冲压端子：≤0.35mΩ
- 端子配置 · 10AWG/50A 冲压端子：≤0.25mΩ
- 工作环境温度：-40℃～+90℃
分组技术规格表 (详细参数)
| 指标项目 | 规格详情 |
|---|---|
| ipRating | IP68 |
| material | 待确认 |
| electrical | 待确认 |
| flameClass | UL94-V0 |
| mechanical | 待确认 |
| 端子配置 · 12AWG/30A 冲压端子 | ≤0.35mΩ |
| 端子配置 · 10AWG/50A 冲压端子 | ≤0.25mΩ |
权威资质与合规认证
本批次产品严格遵照国际电工委员会与美国安全标准制造，已获得权威认证：UKCA 证书、TÜV 南德 IEC 62852 光伏保险丝座连接器认证（MC-F）、TÜV 南德 IEC 62852 光伏连接器认证、ISO 9001 质量管理体系认证（挪亚）、光伏连接器成品 RoHS 符合性声明（Beide）、光伏连接器 CE-LVD 低电压指令认证（二）、光伏连接器 CE-LVD 低电压指令认证（一）、光伏连接器 RoHS 符合性声明（Beide）。
产品技术详情与设计优势
PV-15MC 是一套连接太阳能板电路的连接器件，它广泛应用于太阳能板接线盒、光伏线束、储能线束、光伏工程等。它可以安全、快捷地将各组电路连接起来，具有防尘、防水、抗老化、耐紫外线、简易安装、安全、使用寿命长等特点。
典型应用场景
本产品可应用于以下光伏与直流电气下游场景（不代表美桦生产相关下游设备）：
- 大型地面集中式电站
- 工商业屋顶分布式
- 高压串联组串
同分类相关产品推荐
东莞实体源头工厂直供保障
东莞市美桦电子有限公司专注光伏辅材智造 16 年，拥有自建模具车间、全自动高速精密冲压生产线与自动化检测装备。常态备有充足安全库存，支持 24-48 小时免费寄送测试实样，全力保障电站施工期快速交期。
索样热线：0769-82585619 / 13825028291 | 技术支持：sales@maywahcn.com / sales07@maywahcn.com
