产品外观与工艺实拍
![【线端】1500V UL TUV双认证光伏连接器 [PV-15MC(UL)] 产品图 1](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-ul-4-render.webp)

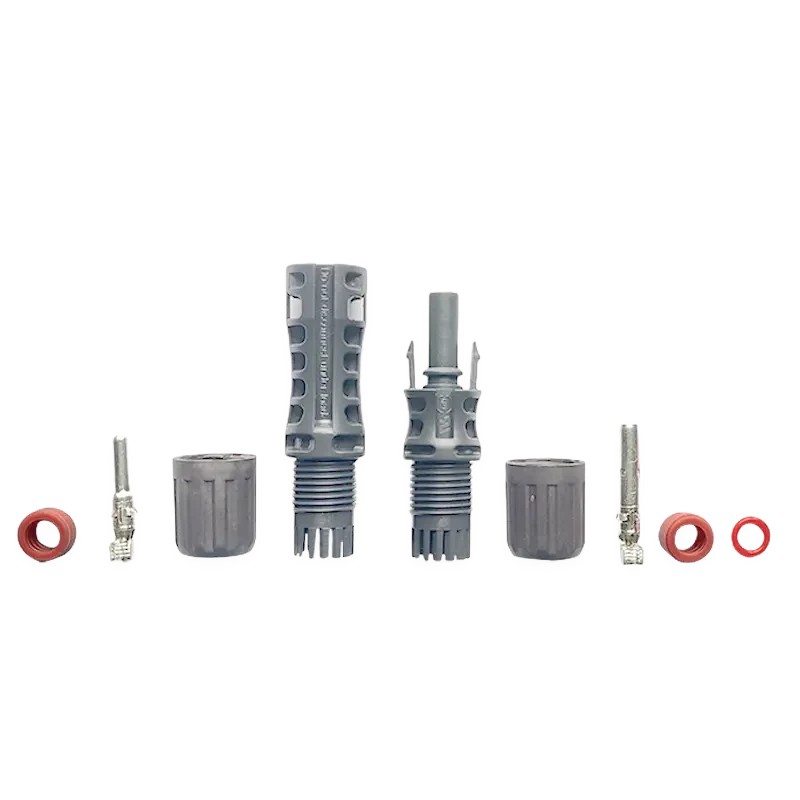

PV-15MC(UL) 视图 1
PV-15MC(UL) 视图 2
![【线端】1500V UL TUV双认证光伏连接器 [PV-15MC(UL)] 产品图 3](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-ul-1-render.webp)

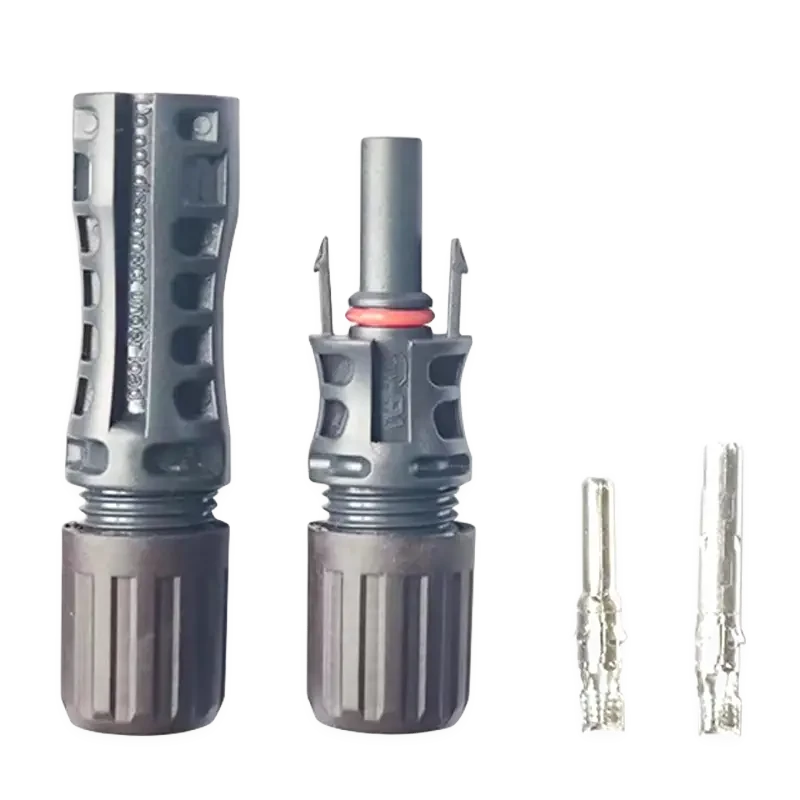

PV-15MC(UL) 视图 3
![【线端】1500V UL TUV双认证光伏连接器 [PV-15MC(UL)] 产品图 4](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-ul-2-render.webp)

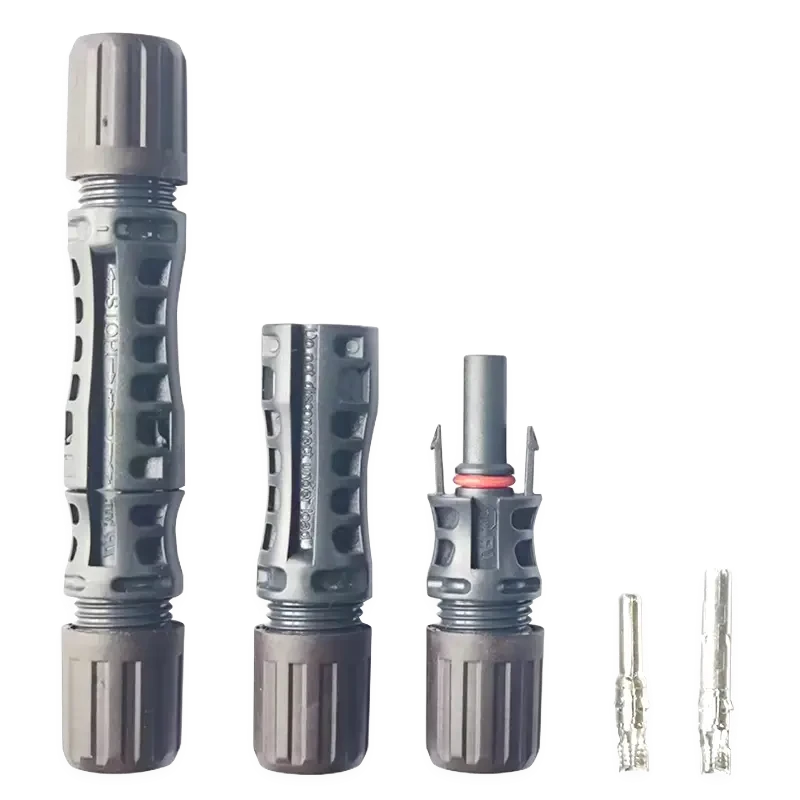

PV-15MC(UL) 视图 4
![【线端】1500V UL TUV双认证光伏连接器 [PV-15MC(UL)] 产品图 5](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-ul-3-render.webp)

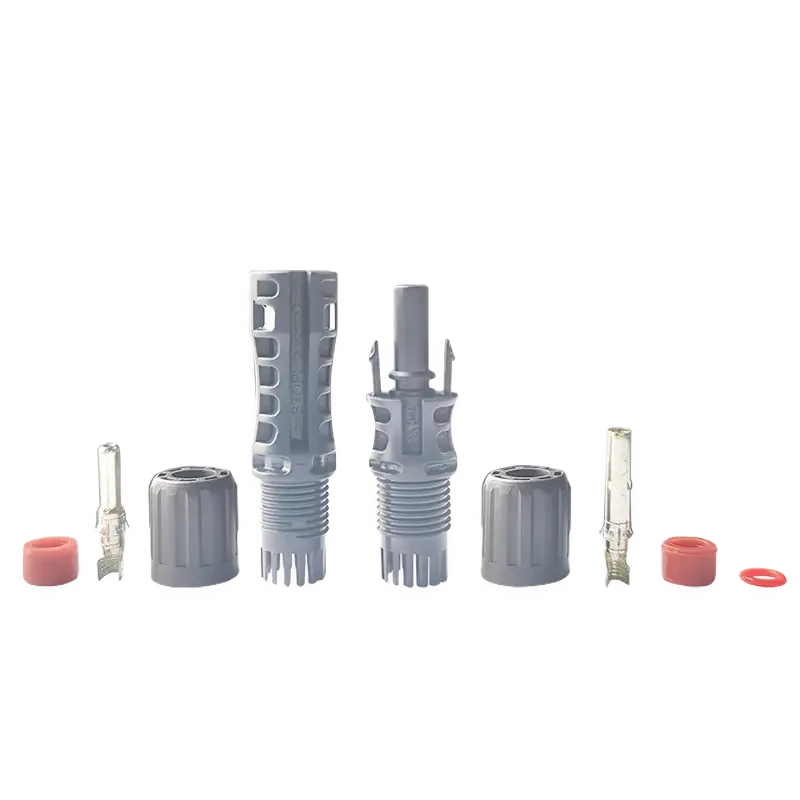

PV-15MC(UL) 视图 5
![【线端】1500V UL TUV双认证光伏连接器 [PV-15MC(UL)] 产品图 6](https://maywah-assets-new.oss-cn-shenzhen.aliyuncs.com/products-cutout/pv-15mc-ul-5-render.webp)

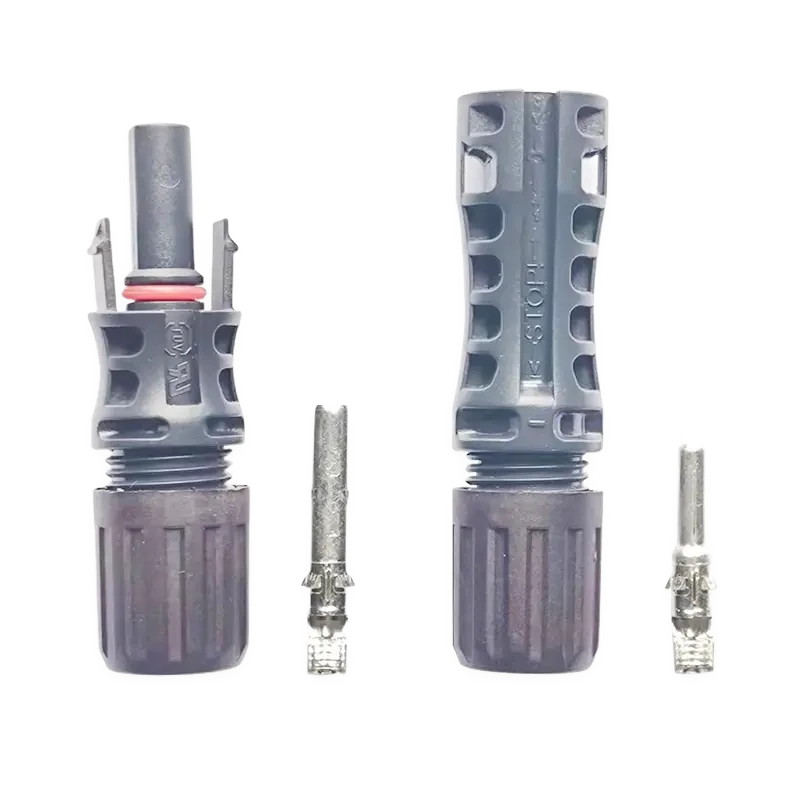

PV-15MC(UL) 视图 6
核心电气与机械指标
- 额定电压系统：1500V (完全适应 1500V DC 高压光伏电站与高可靠直流汇流)
- 额定工作电流：50A
- 防水防尘等级：IP68 (经 IP68 1米水浸严苛试验)
- 端子配置 · 12AWG/30A 冲压端子：≤0.35mΩ
- 端子配置 · 10AWG/50A 冲压端子：≤0.25mΩ
- 工作环境温度：-40℃～+90℃
分组技术规格表 (详细参数)
材料与阻燃等级 (Material & Safety)
| 指标项目 | 技术规格 |
|---|---|
| 绝缘材质 | PPE+PA |
| 导体材质 | 铜镀锡 |
电气性能参数 (Electrical)
| 指标项目 | 技术规格 |
|---|---|
| 型号 | PV-15MC(UL) |
| 额定电压 | 1500V |
| 产品耐温 | -40℃～+135℃ |
| 额定电流 | 50A |
| 端子配置 · 12AWG/30A 冲压端子 | ≤0.35mΩ |
| 端子配置 · 10AWG/50A 冲压端子 | ≤0.25mΩ |
机械与环境特性 (Mechanical & Environment)
| 指标项目 | 技术规格 |
|---|---|
| 环境温度 | -40℃～+90℃ |
| 安全等级 | DCII |
| 防水等级 | IP68 |
| 连接系统 | 多点连接 |
| 自锁系统 | 嵌入式 |
| 接线方式 | 压接 |
| 接线规格 | 4mm² 6mm² |
| 阻燃等级 | UL94-VO |
权威资质与合规认证
本批次产品严格遵照国际电工委员会与美国安全标准制造，已获得权威认证：加拿大 UL（CSA C22.2 No.182.5）光伏连接装置安全认证、美国 UL 6703 光伏连接装置安全认证、UKCA 证书。
产品技术详情与设计优势
PV-15MC（UL） 是一套连接太阳能板电路的连接器件，它广泛应用于太阳能板接线盒、光伏线束、储能线束、光伏工程等。它可以安全、快捷地将各组电路连接起来，具有防尘、防水、抗老化、耐紫外线、简易安装、安全、使用寿命长等特点。
同分类相关产品推荐
东莞实体源头工厂直供保障
东莞市美桦电子有限公司专注光伏辅材智造 16 年，拥有自建模具车间、全自动高速精密冲压生产线与自动化检测装备。常态备有充足安全库存，支持 24-48 小时免费寄送测试实样，全力保障电站施工期快速交期。
索样热线：0769-82585619 / 13825028291 | 技术支持：sales@maywahcn.com / sales07@maywahcn.com
